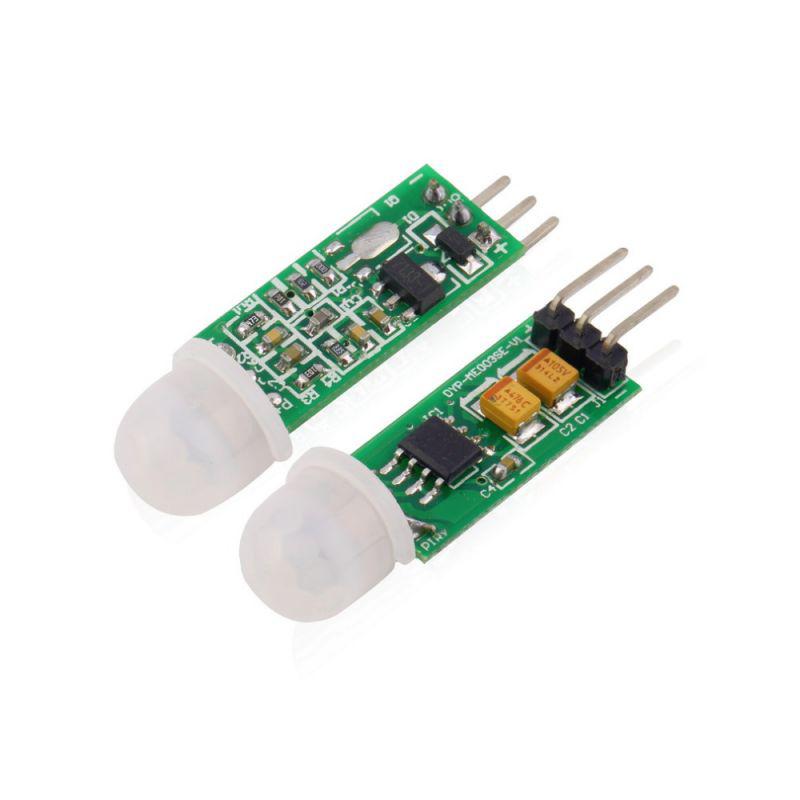

HC-SR505 піроелектричний інфрачервоний датчик руху PIR модуль

HC-SR505 - інфрачервоний датчик руху. Здатний визначати рух теплих об'єктів (випромінюють інфрачервоні хвилі), у зоні своєї чутливості.

В основу роботи датчика закладений піроелектричний ефект - зміна величини спонтанної поляризації під впливом інфрачервоного випромінювання, що викликає появу електричного поля на кристалі, до його компенсації вільними зарядами. Іншими словами, PIR-елемент датчика, фіксує: появу об'єкта в зоні дії, переміщення об'єкта в зоні дії і вихід об'єкта із зони дії.

Датчик забезпечений тригером, який утримує рівень логічної «1» на виході протягом 8 сек ± 30%, після припинення руху.

Вхідна напруга (5В) постійного струму, що подається на висновки датчика, позначені знаками плюс і мінус.

• Напруга живлення: 4,5 ... 20 В
• Рівень логічної «1» на виході: 3,3 В
• Рівень логічного «0» на виході: 0 В
• Споживаний струм в режимі очікування: < 60 мкА
• Відстань спрацьовування: 3 м
• Кут спрацьовування: 100°
• Фіксація логічної «1» тригером: 8 сек ±30%
• Робоча температура: -20 ... 80 °С
• Габарити: 40х10х13 мм
• Вага: 2 г
