Цифровий осцилограф + аналізатор спектру MDSO Instrustar ISDS205A
4 241,94 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 100017-1
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Характеристики осциллографа | |
| Кількість каналів | 2 |
| Вхідний імпеданс | 1 МОм, 25 пФ |
| Тип вхідної напруги | AC,DC |
| Роздільна здатність по вертикалі | 8 біт |
| Вхідний діапазон напруги | 5 В - 5 В (зонд X1) 50 В - 50 В (зонд X10) |
| Діапазон розгортки | 1 нс - 20 с |
| Похибка по вертикалі | ±3% |
| Автоматичне виявлення | так (10 Гц до 20 МГц) |
| Режими тригера | авто, норм., сигнал |
| Типи тригера | ні, по фронту (наростаючому / спадаючому) |
| Нахил тригера | ± |
| Пропускна здатність | 16 МГц (максимально 20 МГц) |
| Частота дискретизації | 48 МВиб/с |
| Глибина пам`яті | 1Мб |
| Вертикальний режим | CH1, CH2, ADD, SUB, MUL |
| Режим відображення | X, Y-T, X-Y |
| Формат даних | Osc,Excel, Bmp |
| Характеристики аналізатора спектра | |
| Кількість каналів | 2 |
| Пропускна здатність | 16 МГц |
| Алгоритм | FFT (18 вікон), кореляція, спектр потужності |
| Точки FFT | 8-1048576 на канал |
| FFT виміри | гармоніки (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Фільтри | підтримує довільний вибір методу вибірки частоти, Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss и др. |
| Характеристики реєстратора даних | |
| Вхідний імпеданс | 1 МОм, 25 пФ |
| Частота вибірки | 1 канал: 1 - 24MГц 2 канал: 1 - 24MГц |
| Кількість каналів | 2 |
| Об`єм запису | максимум 4 Гб |
| Загальні характеристики | |
| Габарити | 140 мм × 180 мм × 30 мм |
| Вага нето | 450 г |

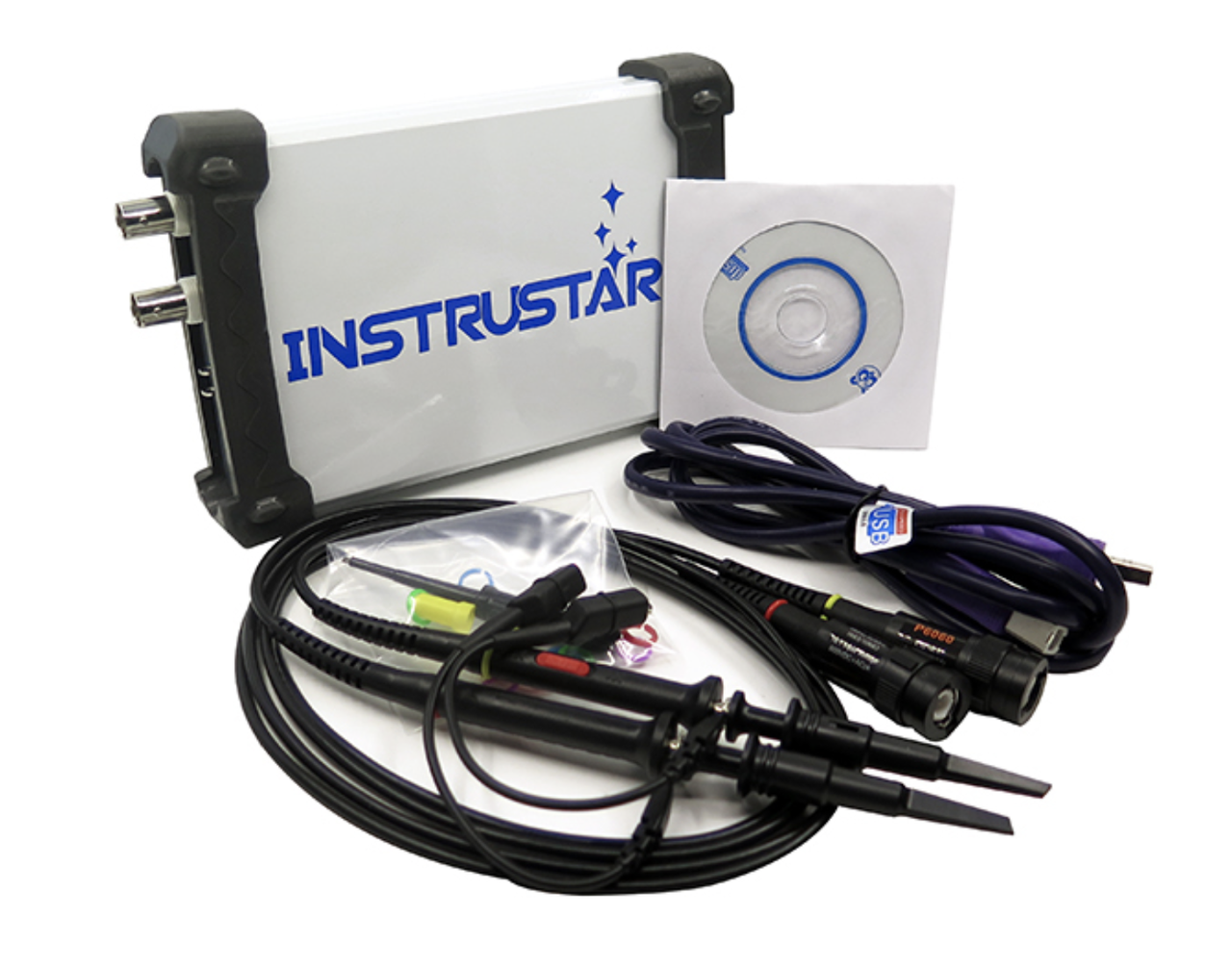

| Комплектація | цифровий осциллограф Instrustar ISDS205A – 1 шт |
| осциллографичні зонди - 2 шт кабель USB – 1 шт диск з програмним забезпеченням - 1 шт инструкція по експлуатації – 1 шт |
Комбінований осцилограф з аналізатором спектру MDSO ISDS205A Instrustar
Instrustar ISDS205A - це двоканальний цифровий осцилограф з вбудованим аналізатором спектру і реєстратором даних.
Прилад, з частотою дискретизації 48 Мвиб / с, з максимальною пропускною здатністю 20 МГц і глибиною пам'яті 1 Мб, поєднує у собі високі стандарти безпеки, міцну переносну конструкцію і набір функцій настільних осцилографів. Пристрій простий в експлуатації, має невелику вагу і габарити.
Двоканальний осцилограф-приставка MDSO має автоматичний реєстратор даних (самописець) і відноситься до сучасного типу техніки, яка не має власного монітора, тому компактна, може використовуватися при відлагодженні і проектуванні на будь-якому місці проведення робіт.
Це невеликий, міцний прилад, в алюмінієвому корпусі, з гумовим торцями. Його легко взяти з собою, на місце ремонту електронної техніки. Як дисплей можна використовувати не тільки монітор комп'ютера або ноутбука, але і планшет.
Практика роботи з приставкою ISDS205A
Двоканальний осцилограф MDSO необхідний для робіт, при яких на екрані повинен відображатися не тільки сигнал, але і спектр надходять на входи коливань, з відображенням їх амплітуди.
Він підійде як професіоналам, так і початківцям, в разі, якщо потрібно занесення в пам'ять пристрою результатів вимірювань і зображень. Режим самописця можна просто включити вказівником миші на екрані. Результати всіх виконаних вимірювань збережуться в пам'яті автоматично, в тій послідовності, в якій вони проводилися.
Якщо сигнали надходять на обидва входи, то вони відображаються на екрані різним кольором. Зображення можна переміщати, збільшувати і регулювати їх яскравість. Більшість налаштувань оформлено у вигляді кнопок, які відкривають діалогові вікна, причому, на декількох рівнях. Є три «поворотних» регулятора.
У вікні курсорних вимірювань можна задати параметри, які будуть відображені на екрані по відношенню до точки, на яку встановлено вказівник миші. Виміряних значень може бути безліч. Всі вони відображаються в реальному часі. Система діалогових вікон має розгалужену структуру, максимально орієнтовану на «дружній» інтерфейс. Калібрування амплітуди ISDS205A проводиться програмними засобами.
Виробник потурбувався про зручність користування, як самим приладом, так і прикладним програмним забезпеченням, яке відрізняється великою кількістю функцій і налаштувань. Залишається тільки завантажити драйвер для Android або ПК. Живлення цифрового приладу проводиться через USB.
Пристрій буде гарним рішенням для тих, кому потрібен компактний двоканальний осцилограф цифрового типу з генератором сигналів і можливістю аналізувати спектр.
| Основні | |
|---|---|
| Виробник | Без бренду |
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Країна реєстрації | Китай |
