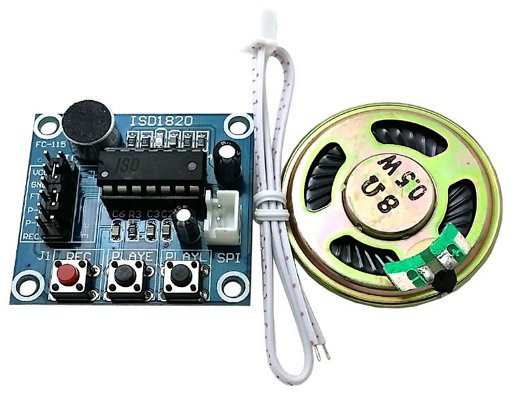

Модуль відтворення/запису ISD1820 з динаміком

Електронний пристрій для запису та відтворення короткого голосового повідомлення. Призначений для встановлення в різні системи. Наприклад, в автомобілях і холодильниках при суміщенні з таймером стає можливим досить просто реалізувати функцію мовного сигналу «Двері не закриті!», у охоронних системах спростити подачу повідомлень, наприклад, «Порушена охоронна зона об'єкта 15!». Додавши модуль в блок живлення можна отримувати голосові повідомлення «Перевантаження по струму!». Завдяки наявності мікрофона звукозаписуючий модуль (з мікрофоном на платі) ISD1820 дозволяє не тільки відтворювати, але і записати мовне повідомлення.

Частотні характеристики модуля орієнтовані на запис і відтворення мови. На платі встановлений роз'єм SP1 для підключення динаміка. Записаний звук можна проконтролювати і переписати. Звукова інформація знаходиться в пам'яті тривалого зберігання мікросхеми ISD1820PY. Завдяки установці мікросхеми в панель звукозаписуючий модуль ISD1820 можна використовувати як рекордер для запису безлічі різних повідомлень в різні мікросхеми. Потім кілька мікросхем ISD1820 встановити в більш складний прилад, який видає відповідні повідомлення в залежності від подій, що відбуваються.

Другий режим роботи – трансляція, призначений для використання модуля в якості підсилювача для мегафона або інших мікрофонних вузлів приладів. Завдяки наявності АРУ і смугового фільтра якість звуку вище, ніж при використанні звичайного мікрофонного підсилювача.

Живлення 3 – 5 В
Тривалість запису або відтворення 10 с
Гранична відстань для запису голосу не більше 0,2 м
Динамік 0,5 Вт, 8 Ом
Гранична температура навколишнього повітря 0 – 50 °C
Розмір плати 38 x 42,5 мм
