Модуль, датчик виявлення звуку, мікрофон

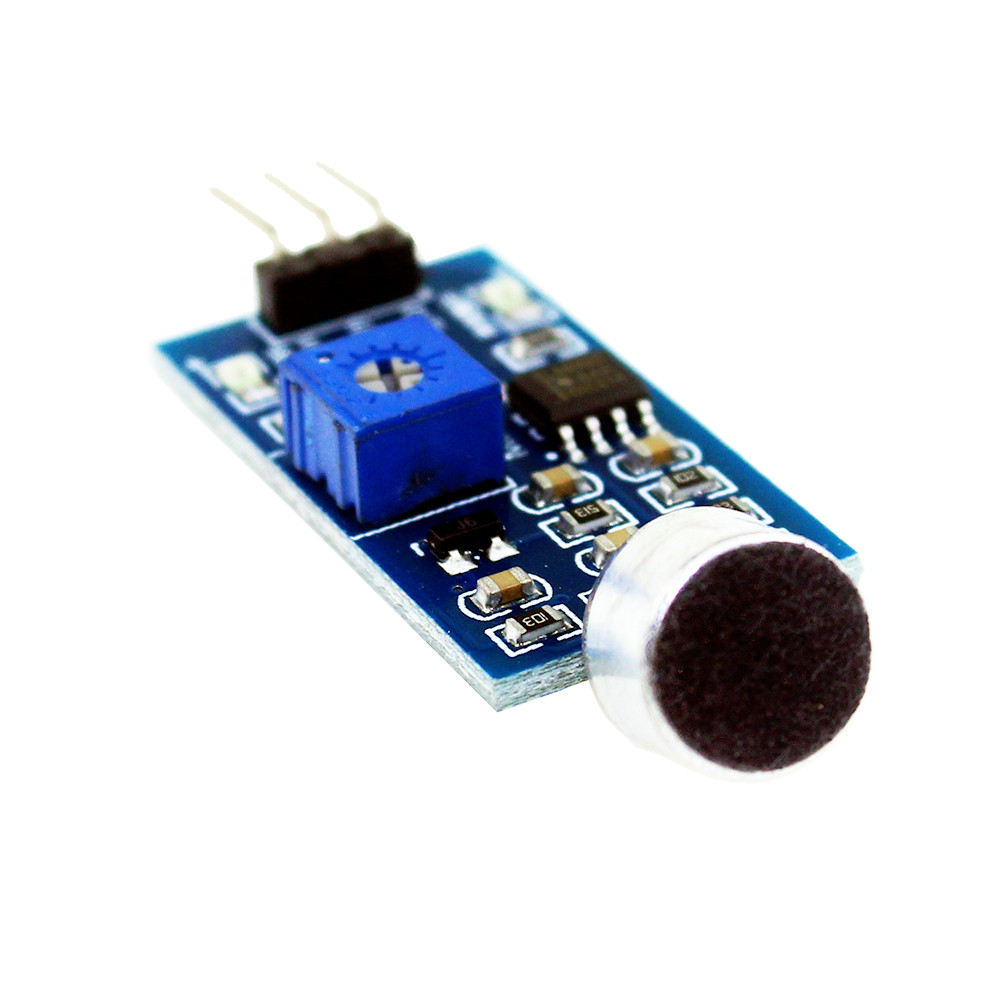

Модуль звукових коливань або просто датчик звуку це невелика друкована плата з встановленими на ній мікрофоном, мікросхемою LM393, а також кількома іншими електронними компонентами.
Звуковий сенсор RKP-SS-LM393 забезпечений спеціальним контактним роз'ємом (типу «тато») для підключення до плати мікроконтролера Arduino та ін.
Найкраща дистанція для визначення звуку змінюється підбором чутливості сенсора. Для цієї мети на платі звукового модуля RKP-SS-LM393 є спеціальний регулятор налаштування чутливості.

Специфікація та характеристики датчика звуку для робота RKP-SS-LM393
- Напруга живлення звукового датчика: +3.3 В ~ +5 В
- Струм споживання сенсора звуку: 1.4 мА
- Інтерфейс або тип вихідного сигналу датчика звуку: цифровий TTL
- Цифровий вихід сигналу: робоча напруга на виході 5 В
- Підключається безпосередньо до мікроконтролера
- Робоча температура: від 0 ° C ~ + 70 ° C
- Розміри модуля звуку (довжина x ширина x висота): 47 x 18.4 x 10 мм
- Вага модуля: 3 грами
- Діаметр отвору для монтажу датчика: 3 мм.

Специфікація на мікросхему LM393:
- Тип компаратора: Precision
- Кількість компараторів в мікросхемі LM393: 2 штуки
- Час відгуку компаратора становить: 1.3 мкс
- Тип виходу компаратора: CMOS, MOS, TTL, DTL, ECL
- Струм споживання компаратора становить: 1 мА
- Діапазон напруги живлення компаратора: від ± 1.0 до ± 18 В

Завдяки своїм чудовим характеристикам звуковий датчик або звуковий модуль виявлення RKP-SS-LM393 створений на основі компаратора LM393 здатний виявити і виміряти будь-які звукові коливання, також звуковий сенсор підтримує установку цифрового виходу звукової шкали інтенсивності.
Датчик звуку RKP-SS-LM393 стане корисним компонентом для будь-якого робота під управлінням мікроконтролера.
Для забезпечення стабільної роботи звукового датчика в конструкції передбачена настройка чутливості сенсора.
Сенсор звуку має спеціальний отвір в платі, що полегшує його монтаж і кріплення на будь-яку роботизовану платформу або шасі робота.
Амплітудно-частотна характеристика звуку на вході обмежена тільки характеристиками використовуваного мікрофона.
