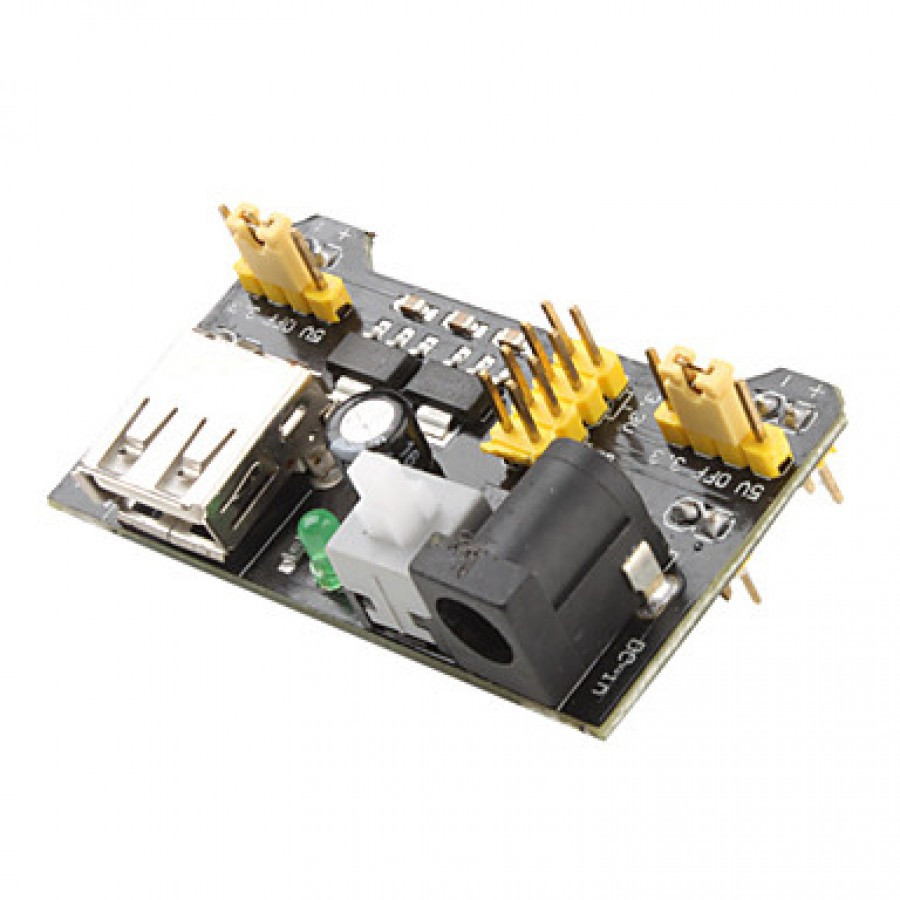

Модуль живлення макетних плат MB102 3.3/5В, фото 2

Модуль живлення макетних плат MB102 3.3/5В

52,99 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
  • Код: 100395
Модуль живлення макетних плат MB102 3.3/5В
Модуль живлення макетних плат MB102 3.3/5ВВ наявності
52,99 ₴
+380 (95) 512-49-55
+380 (95) 512-49-55
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Модуль являє собою стабілізатор постійної напруги. Має два виходи. Формує одночасно два вихідних фіксованих напруги на кожному виході за Вашим вибором.
Конструкція пристрою забезпечує легке встановлення на макетну плату Arduino EIC-102 для монтажу без пайки або Arduino EIC-402. Розміри макетної плати 165 x 55 мм Можна застосувати модуль живлення Breadboard Power Supply MB102 для постачання електроживлення приладу, який живиться від USB порту. Стабілізацію напруги виконують дві мікросхеми, включені послідовно: AMS1117-5.0 і AMS1117-3.3 Мікросхеми мають захист від перевантаження по струму і перегріву. При відключенні стабілізатора 5 В стабілізатор 3,3 В припиняє роботу. Для індикації включення на платі встановлений світлодіод, який живиться напругою 5 В, там же є тумблер вмикання.

Характеристики
Вхідна постійна напруга 6,7 – 9 В
Вихідні напруги 3,3 і 5 В
Максимальний сумарний струм навантаження двох стабілізаторів 0,7 А
Розміри 53 x 32 x 23 мм

Встановлення і підключення
При встановленні модуля стабілізатора на макетну плату Arduino акуратно дотримуйтесь полярності подачі живлення. Правильне встановлення модуля можливе тільки з одного боку, але із-за збігу отворів можна помилково поставити стабілізатор на іншу сторону макетної плати. На виступах плати модуля біля контактних майданчиків штирів з'єднувачів, звернених вниз нанесене маркування "+" і "–". Встановити треба так, щоб знак "+" відповідав червоній смузі, а "–" синій. Так модуль живлення MB102 забезпечує одночасну подачу енергії на верхню і нижню пари шин живлення макетної плати Arduino.
Завдяки перемичкам, що знаходяться біля виступів плати можна дивлячись на маркування встановити напругу, яка подається на кожну пару провідників живлення. Встановлення перемички на два середніх провідника відключає живлення в комутованих лініях. Якщо на обох виходах перемичками вибрано відключення, то світлодіод не буде світитися.
Ближче до середини плати стабілізатора розташована вилка з восьми контактів. Встановлювати на неї перемички не можна. Вилка забезпечує підключення джгута проводів живлення пристроїв, розташованих поза макетної плати. На контактах живлення USB з'єднувача, що має тип А, напруга 5 В для постачання живленням відповідних приладів через USB кабель.
Напруга на стабілізатор подається через круглий з'єднувач. Для цього використовується штекер DJK-02A, його контактна частина має розміри діаметр 2,1 x 5,1 мм, центральний контакт – плюс. Для запобігання неполадок у разі помилки полярності в цьому роз'ємі далі вхідний ланцюг модуля містить діод.

Запобіжні заходи
USB це один з виходів пристрою. Забороняється використовувати роз'єм USB в якості входу для підключення модуля до живлення. Це призведе до псування мікросхеми стабілізатора 5 В і порту USB. Для тривалої роботи стабілізатора в різних проектах наводимо запобіжні заходи. При експлуатації слід уникати критичних режимів, при яких споживаний навантаженням струм наближається до гранично допустимого значення і не допускати перегріву мікросхем, незважаючи на те, що модуль живлення MB102 має власні засоби захисту.
Характеристики
Основні атрибути
ВиробникБез бренда
Країна виробникКитай
ТипДжерело живлення
Користувальницькі характеристики
Країна реєстраціїКитай
