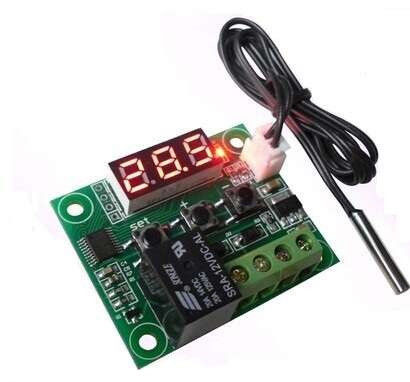

Термостат термореле терморегулятор W1209

Термостат — це керуючий пристрій для підтримання визначеної температури з заданою точністю. Може бути корисний у різних системах автоматизації (холодильник, теплиця, підігрів труб, бойлер, вентиляція, авто тощо).

Живлення: 12В
Розміри плати: 50х40х16мм
Діапазон порогових значень і відображення температур- - 50ºС +110ºС
3 кнопки управління: set, +, —
set — вибирає режим порогового значення і налаштування параметрів
+ та - змінюють порогове значення і параметри

У режимі C (охолодження) працює так: поки температура нижче порогового значення, контакти реле розімкнуті, по досягненні заданої температури контакти реле замикаються і залишаються в такому положенні до зниження температури на величину встановленого гистерезиса (за замовчуванням на 2ºС).
У режимі H (нагрів) працює навпаки

Керуюче реле стоїть на 12В з NO контактом, комутує струм до 20А (14VDC) і до 5А (250VAC)

Термодатчиком є термоопір 10кОм, герметично залитий в захисний металевий ковпачок. Довжина кабелю 30см (заявлено 50см), але при необхідності, його можна подовжити.

Налаштування параметрів з розшифровкою:
- Температура порогового значення -50º С 110º С., за замовчуванням 28ºС
- P1 гистерезис перемикання 0,1 - 15,0ºС, за замовчуванням 2,0ºС
Несиметричний (в мінус від порогового значення), дозволяє знизити навантаження на реле і виконавця на шкоду точності підтримки температури.
- P2 максимальне порогове значення температури -45ºС 110 С., за замовчуванням 110 С.
Дозволяє звузити діапазон порогового значення зверху
- P3 мінімальне порогове значення температури -50 º С 105ºС, за замовчуванням -50º С
Дозволяє звузити діапазон порогового значення знизу
- P4 корекція вимірюваної температури -7,0ºС 7,0ºС, за замовчуванням 0,0ºС
Дозволяє проводити найпростіше калібрування для підвищення точності вимірювання (тільки зсування характеристики).
- P5 затримка спрацьовування в хвилинах 0-10хв., за замовчуванням 0хв.
(Іноді необхідна для затримки спрацьовування виконавця, критично наприклад для компресора холодильника.)
- P6 обмеження відображається температури зверху (перегрів) 0ºС-110º С., за замовчуванням OFF
Краще без необхідності не чіпати, тому що при некоректній настройці дисплей буде постійно відображати "---" в будь-якому режимі і доведеться скидати настройки в стан за замовчуванням, для цього треба при черговому вмиканні утримувати натиснутими кнопки + і -.
- Режим роботи С (охолоджувач) або H (нагрівач), за замовчуванням С
Фактично просто інвертує логіку роботи термостата.
Всі налаштування зберігаються після вимкнення живлення.

При температурі нижче -50º С (або при відключенні датчика) на індикаторі відображається LLL
При температурі вище 110 С. (або при замиканні датчика) на індикаторі відображається HHH
