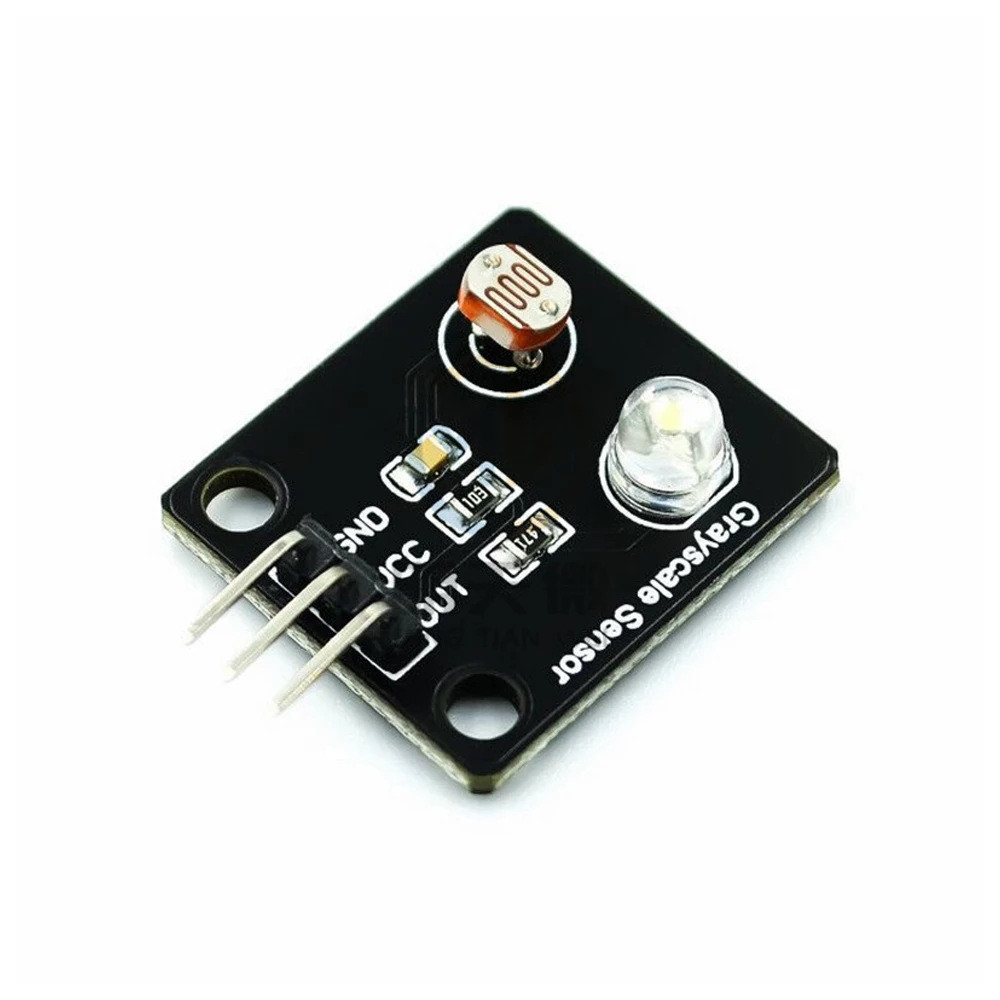

Аналоговий датчик сірого кольору / сенсор лінії, 3.3В/5В

Аналоговий датчик сірого кольору використовується для розпізнавання різниці у відбитому світлі від поверхонь різного кольору. Сумісний із платами Arduino Sensor Shield v5.0. Може застосовуватись для створення інтерактивних проєктів, що реагують на колір, а також як сенсор лінії у роботах або моделях, наприклад у футбольних роботах.

Характеристики:

• Робоча напруга: 3.3 В або 5 В

• Робочий струм: < 20 мА

• Діапазон робочих температур: –10 °C … +70 °C

• Роздільна здатність виявлення: 10 %

• Тип інтерфейсу: аналоговий вихід

• Розміри: 24 × 21 мм

• Вага: 3 г

Призначення контактів:

• OUT — аналоговий сигнал

• VCC — живлення

• GND — земля

Принцип роботи:
Датчик містить білий світлодіод і фоторезистор. Світло від діода відбивається від поверхні, і залежно від її яскравості змінюється інтенсивність відбитого променя. Фоторезистор фіксує ці зміни, перетворюючи їх у сигнал, який можна зчитувати через аналоговий вхід контролера.

Застосування:
Під’єднується до аналогового входу мікроконтролера (наприклад, A0 на Arduino). Після подачі живлення засвічується білий світлодіод. Контролер через АЦП зчитує рівень відбитого світла та визначає значення сірого для аналізу відмінностей між поверхнями.
