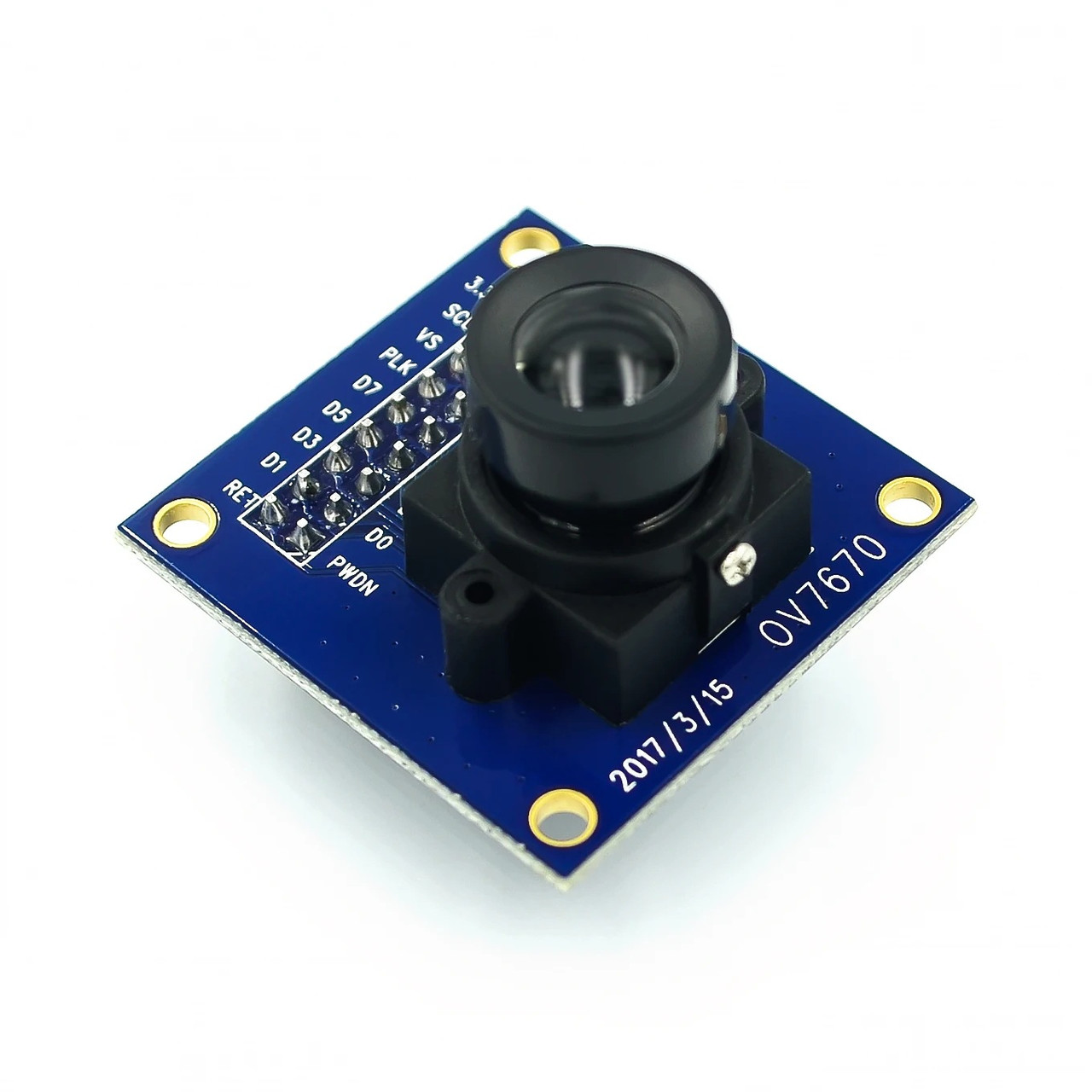

Модуль камери OV7670 для STM32, VGA 640×480, інтерфейс SCCB/I2C, 3.3 В

Модуль камери OV7670 призначений для підключення до мікроконтролерів, таких як STM32.

Характеристики підключення:

• 3V3 — вхідне живлення (рекомендовано 3.3 В, допускається 5 В, але не рекомендовано)

• GND — земля

• SIO_C — тактовий сигнал інтерфейсу SCCB (аналог I2C)

• SIO_D — лінія даних інтерфейсу SCCB (аналог I2C)

• VSYNC — синхронізація кадрів (вихід)

• HREF — синхронізація рядків (вихід)

• PCLK — піксельний такт (вихід)

• D0–D7 — лінії даних (вихід)

• RESET — скидання (при нормальній роботі підтягнутий до високого рівня)

• PWDN — режим енергозбереження (при нормальній роботі підтягнутий до низького рівня)

Основні характеристики:

• Сенсор: OV7670, роздільна здатність 640×480 (VGA)

• Вихідні формати: YUV/YCbCr 4:2:2, RGB565/555/444, Raw RGB

• Частота кадрів: до 30 fps (VGA)

• Напруга вводу-виводу: 2.5–3.0 В (вбудований LDO 1.8 В)

• Споживання під час роботи: близько 60 мВт (15 fps VGA YUV)

• Споживання у сплячому режимі: менше 20 мкА

• Робоча температура: –30 °C … 70 °C

• Оптимальна температура стабільної роботи: 0 °C … 50 °C

• Розмір пікселя: 3.6 мкм × 3.6 мкм

• Динамічний діапазон: 52 дБ

• Співвідношення сигнал/шум: 46 дБ

• Кут огляду: 25°

• Оптичний формат: 1/6 дюйма

• Підтримка VGA, CIF та менших роздільностей

• Автоматичне регулювання: експозиції, підсилення, балансу білого, шумозаглушення та компенсації освітленості
