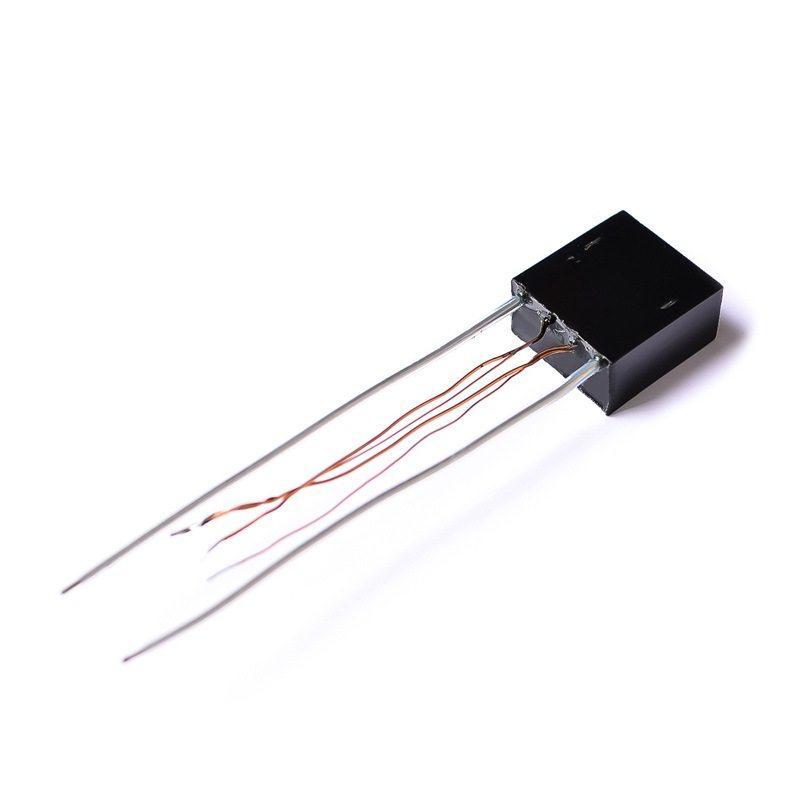

Високовольтний трансформатор 15 кВ, модуль підпалу, електронна імпульсна запальничка, котушка запалювання

Опис:
Високовольтний трансформатор 15 кВ для електронних імпульсних запальничок, прикурювачів та інших пристроїв.

Ізоляція виконана герметично, що забезпечує зручність та безпеку використання.

Конструкція:

• Первинна обмотка має два витки:
  • Основна (товстий мідний дріт)
  • Зворотний зв’язок (тонкий мідний дріт)

• Вторинна обмотка: високовольтний вихід (прозорий одножильний провід)

Принцип роботи:

• Без підключення до випрямних діодів і конденсаторів на виході формується високочастотна висока напруга.

• У повітрі створює світло-фіолетову дугу довжиною до 1,5 см, без звуку, але з високою температурою (може запалити папір, пластик, тонкий дріт).

• При підключенні конденсаторів і випрямних діодів може використовуватись у помножувальних схемах для генерації постійної високої напруги (наприклад, генератор іонів).

  Особливості:

• Може працювати від 12 В, при цьому потрібно збільшити опір базового резистора зворотного зв’язку до 150 Ом – 1,5 кОм (підбирати у порядку зменшення).

• Недопустиме занадто мале значення опору (ризик пошкодження транзистора або трансформатора).

• Занадто велике значення опору знижує вихідну напругу та викликає перегрів транзистора.

• Максимальна безпечна напруга: 15 кВ (до 1,5 см дуги). Перевищення може пошкодити трансформатор.

Характеристики:

• Вихідна напруга: до 15 кВ

• Розміри: 1,4×1,4×0,78 см
