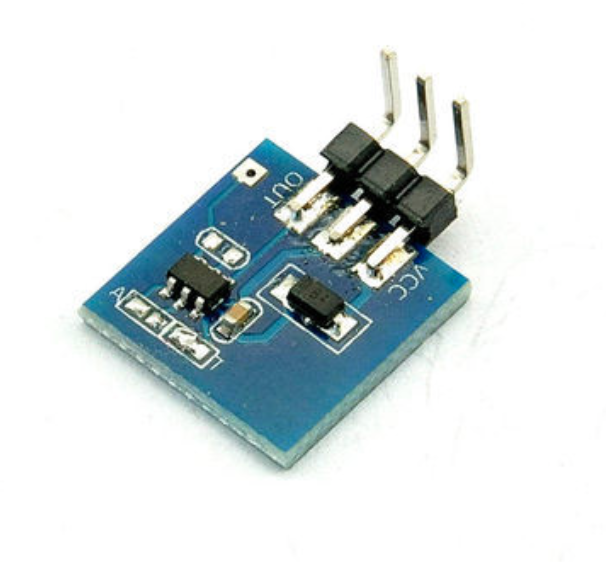

Сенсорний модуль TTP223, ємнісний перемикач із режимами самоблокування і моментальної дії

Опис:

Сенсорний модуль TTP223 дає змогу реалізувати керування дотиком без використання механічних кнопок. Підходить для Arduino та інших мікроконтролерних проєктів. Підтримує два режими роботи: точковий (миттєве ввімкнення/вимкнення) і самоблокувальний (вмикається/вимикається після чергового торкання). Може працювати крізь непровідні матеріали (пластик, скло, папір та ін.).

Технічні характеристики:

Мікросхема: TTP223B
Напруга живлення: 2.0 - 5.5 В
Розмір сенсорного майданчика: 1.4 × 1.4 см
Розмір модуля: 24 × 24 × 7.2 мм
Вага: ~2 г
Відстань спрацьовування: до 6 мм

Режими: точковий (миттєвий) / самоблокувальний

Вихід за замовчуванням: низький рівень (LOW), у разі торкання - високий рівень (HIGH)

Споживання струму (типово):

Вихідний струм у режимі LOW: до 8 мА
У режимі HIGH: до -4 мА

Час відгуку:

У швидкому режимі: до 60 мс
В енергозберігаючому режимі: до 220 мс

Особливості:

Автоматичне перемикання в режим енергозбереження, якщо 12 секунд не відбувається торкань
Можливість встановлення під непровідними поверхнями (пластик, папір тощо)
Ідеально підходить для створення прихованих кнопок в інтер'єрі
Не потребує натискань - управління здійснюється легким дотиком

Встановлення:

Модуль слід фіксувати на місці перед подачею живлення. Після увімкнення зачекайте близько 1 секунди - у цей час відбувається калібрування, протягом якого не слід торкатися сенсора.

Застосування:

Сенсорні панелі
Розумний будинок
Приховані кнопки в меблях
Електронні проєкти з A
