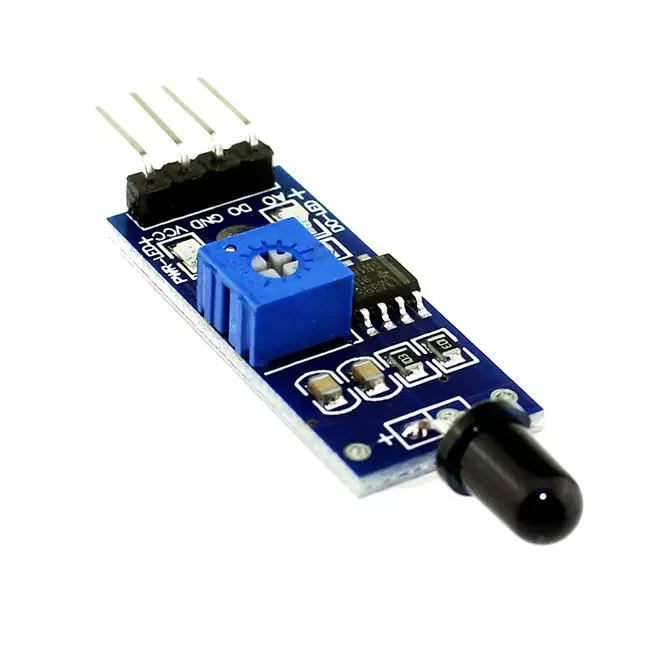

Модуль вогню (синій) | 4-контактний інфрачервоний датчик полум'я, 760-1100 нм, до 80 см, 60°, 3.3-5 В

Призначення:

Призначений для виявлення полум'я і джерел інфрачервоного випромінювання в діапазоні 760-1100 нм. Підходить для застосування в системах сигналізації, безпеки та автоматизації.

Основні характеристики:

Діапазон чутливості: 760-1100 нм
Макс. відстань детекції: до 80 см (для полум'я від запальнички)
Кут огляду: близько 60°
Регулювання чутливості: за допомогою підлаштування резистора
Робоча напруга: 3.3-5 В

Виходи:

DO: цифровий вихід (0 або 1)
AO: аналоговий вихід (напруга)
Вихідний струм компаратора: до 15 мА
Індикація: зелений світлодіод спалахує при виявленні полум'я
Розмір плати: 3.2 × 1.4 см
Чіп: LM393 компаратор широкого діапазону напруг
Призначення виводів (4-контактна версія):

VCC - живлення 3.3-5 В
GND - земля
DO - цифровий вихід
AO - аналоговий вихід

Примітки щодо застосування:

Під час детекції вогню, яскравого світла або інфрачервоного випромінювання - якщо значення перевищує поріг, встановлений потенціометром, DO видає низький рівень (0-0.1 В), загоряється зелений світлодіод.
Якщо сигналу немає або він нижчий за поріг - DO видає високий рівень (приблизно 3 В).
Підключається безпосередньо до мікроконтролера або через АЦП для зчитування аналогових значень.
Під час тестування з вогнем дотримуйтесь дистанції, щоб уникнути перегріву сенсора.
