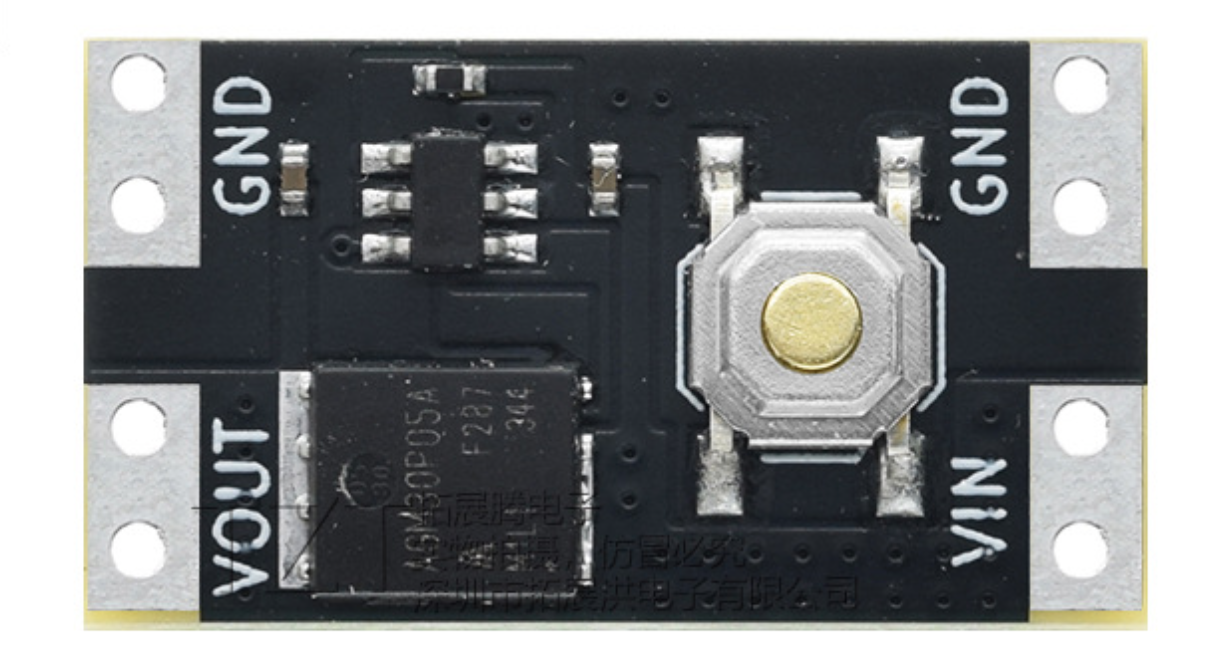

Модуль однокнопкового керування XL-10AL, однокнопковий перемикач із фіксацією, 5В 10А, енергоефективний

XL-10AL - це зручний модуль з однією кнопкою, що працює за принципом тригера: перше натискання вмикає навантаження, друге - вимикає. Підтримує до 10A струму за живлення від 5 В, що робить його чудовим рішенням для керування потужним навантаженням за низької напруги. Відрізняється наднизьким споживанням струму в режимі очікування - всього 300 нА.

Основні характеристики:

Модель: XL-10AL
Тип: Однокнопковий тригерний модуль
Робоча напруга: 3.5-5.4 В
Максимальний струм навантаження: 10A (за 5 В, тест 30 хвилин за 25°C)
Падіння напруги: близько 130 мВ (за 5 В, 10A)
Споживання в режимі очікування: 300 нА
Тип виходу: Електронне перемикання (MOSFET)
Розмір: компактний
Стан за замовчуванням: вимкнений

Рекомендації щодо використання:

При живленні 5 В модуль може стабільно працювати зі струмом до 10A за температури близько 25°C. Однак при живленні нижче 4 В не рекомендується довготривала робота з великим навантаженням - можливий перегрів і вихід з ладу.

За низького навантаження вхідна напруга може майже дорівнювати вихідній; за 10А можливе просідання до 170 мВ - це нормально.

Не торкайтеся контактів модуля руками або іншими струмопровідними предметами - це може викликати збої.

Для підключення зовнішньої кнопки можна використовувати схему з інструкції (звичайна кнопка без фіксації).

Застосування:

Проекти Arduino / ESP8266 / DIY
Керування живленням модулів і пристроїв
Перемикання освітлення
Системи «розумного» будинку
Лабораторне та хоббійне застосування
