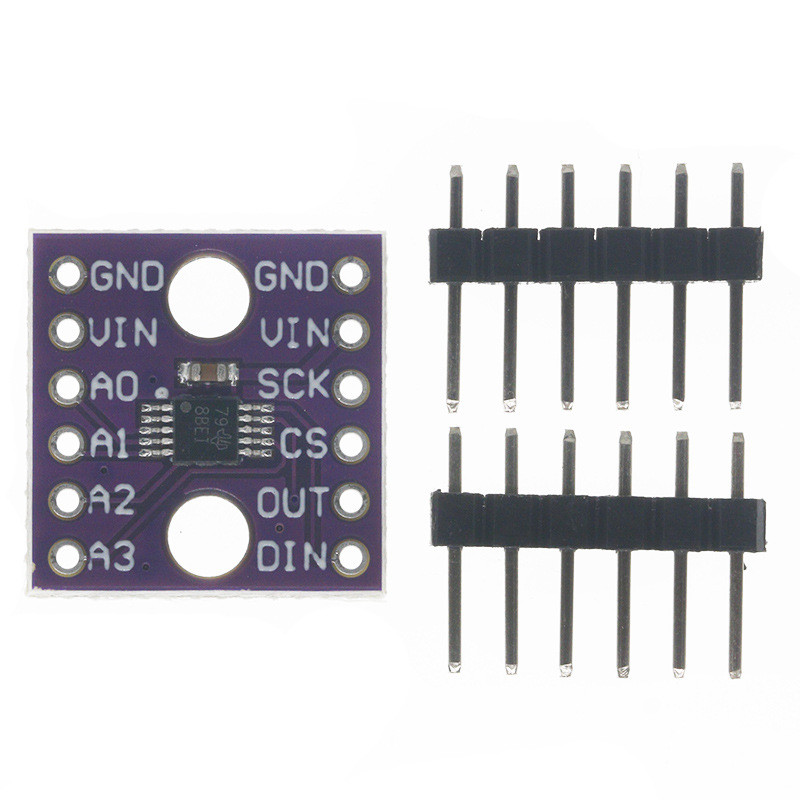

ADS1118 - 16-бітний модуль АЦП з SPI-інтерфейсом, PGA, температурним датчиком і мультиплексором

Опис:

ADS1118 - це компактний 16-бітний Δ-Σ АЦП (аналого-цифровий перетворювач), призначений для високоточних вимірювань струму, напруги та температури.

Пристрій ідеально підходить для вбудованих систем і промислового застосування, де потрібні точні вимірювання за мінімального енергоспоживання і компактних розмірів.

Ключові характеристики:

Розрядність: 16 біт

Тип перетворення: Δ-Σ

Інтерфейс: SPI (підтримка 3- і 4-провідної схеми)

Мультиплексор: 4 аналогові входи

PGA (підсилювач): програмований, до 16×

Вбудований температурний сенсор: з точністю ±0.5°C без калібрування (у діапазоні 0°C...65°C)

Вбудовані компоненти: опорна напруга, генератор, термосенсор

Частота вибірки: до 860 SPS (samples per second)

Живлення: низьке енергоспоживання, живлення від 2.0 В до 5.5 В

Робочий температурний діапазон: -40°C до +125°C

Форм-фактор модуля: компактний, зручний для підключення до Arduino, STM32 та інших мікроконтролерів

Переваги:

Підтримка вимірювань напруги, струму і температури на одному чипі

Можливість підключення термопар типу K (включно з алгоритмами компенсації холодного спаю)

Висока точність: ±0.2°C при використанні температурного каналу

Компактні розміри - ідеальний для портативних і розподілених сенсорних систем

Підходить для точних вимірювань у лабораторних і польових умовах
