428,40 ₴

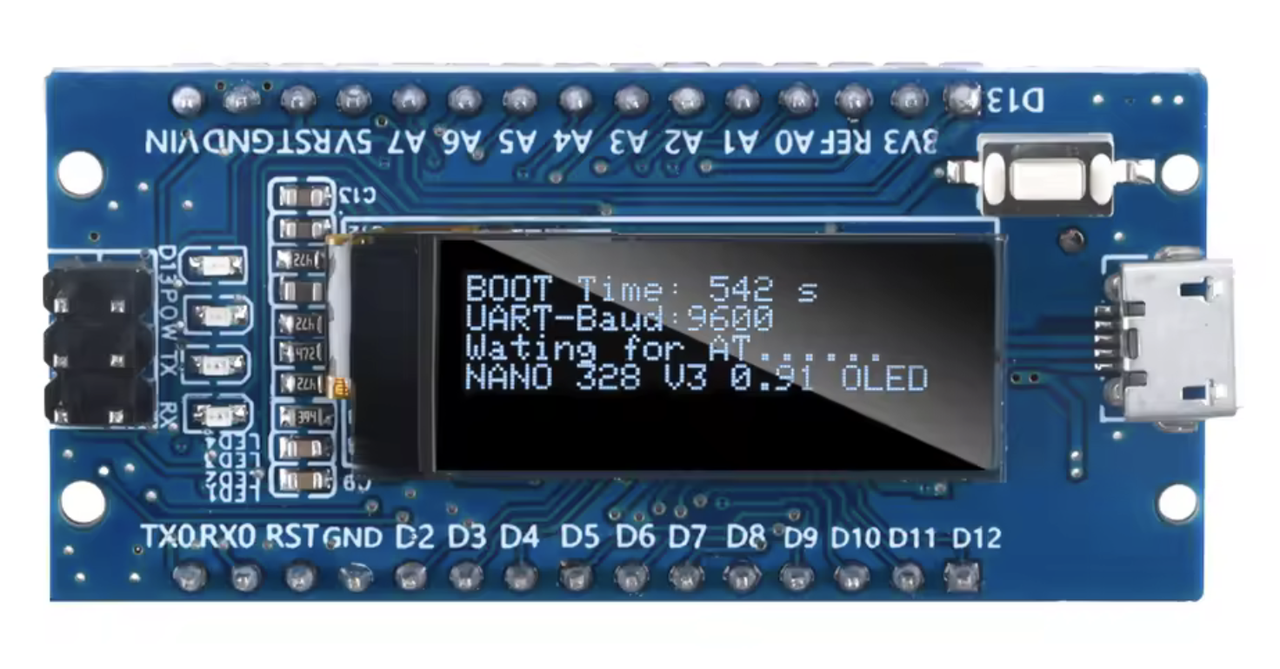

Arduino Nano V3.0 з вбудованим 0.91-дюймовим OLED-дисплеєм, роздільна здатність 128*32
Основний чіп управління: ATmega328P, послідовний чіп: CH340C
Програма тестування модуля відображення записана у прошивку
Параметр:
1.12 цифрових вхідних/вихідних портів: D2-D13
2. 8 аналогових вхідних портів: A0-A7
3. 1 пара послідовних портів приймача рівня TTL RX/TX
4. 6 портів PWM: D3, D5, D6, D9, D10, D11
5. Мікроконтролер Atmega328p
6. Підтримка завантаження та живлення через USB
7. Підтримка джерела живлення VIN 6-12 В DC
8. Підтримка завантаження ISP
Опис індикатора:
D13: червоний
Pow: червоний
TX: зелений
RX: зелений
1. Доступ до комп'ютера USB для ідентифікації порту, модуль відображає дані, індикатори TX і POW завжди горять
2. Відкрийте помічник послідовного порту, виберіть відповідні параметри та відкрийте COM-порт, вікно отримує дані, відкрийте послідовний порт, коли перший рядок екрана OLED BOOT Time буде перераховано.
3. Надішліть команду AT через помічник послідовного порту, індикатор TX згасне, індикатор RX блимне один раз, індикатор D13 загориться один раз, екран OLED відобразить AT-OK, а потім весь білий екран, а потім поверніться до інтерфейсу даних дисплея, індикатор повернеться до TX а індикатор POW завжди світиться.
Основні атрибути | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Тип | Модуль |
Користувальницькі характеристики | |
Країна реєстрації | Китай |
