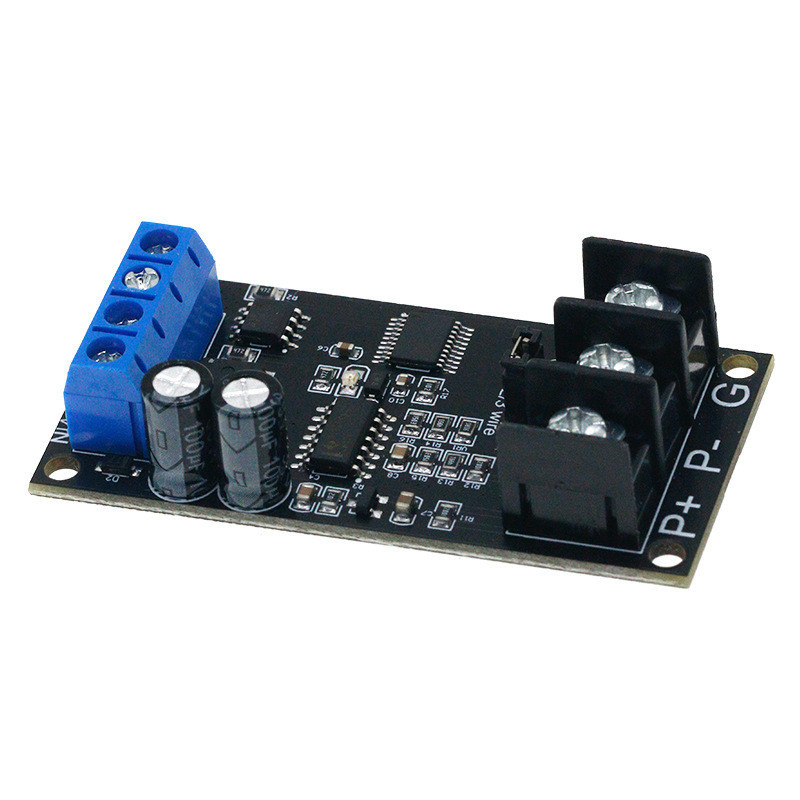

Модуль термістора RTD PT100 - RS485, термопара, датчик температури, MODUBS RTU, -20 - +400°C, 8-25В

Діапазон вимірювання температури: від -20 ° C до +400 ° C
Напруга живлення: DC8-25V (рекомендується 12V)
Робочий струм: 8-13MA
Протокол MODBUSRTU, 03 команда читання, 06 команда запису
Швидкість передачі даних послідовного порту: 9600 (за замовчуванням), N,8,1 Змінюючи адресу 485, можна використовувати до 247 модулів у каскаді (більше 16, будь ласка, використовуйте повторювач R485) можна зчитувати температуру і PT100 значення опору
Адаптований датчик: PT100 3-провідні або 2-провідні датчики
Точність вимірювання температури: 1%, якщо відхилення температури занадто велике, будь ласка, повторіть калібрування
Розмір: 60X30X16MM
Вага: 16 грам

Для отримання докладної інформації про протокол, будь ласка, зверніться до Налаштування датчика температури PT100-RS485

Схеми під'єднання: Червоний дріт під'єднується до P+, два інші дроти такого самого кольору під'єднуються до P- і GND (без різниці між портами).

Примітка: Будь ласка, під'єднайте дріт-перемичку до P+, а два інші дроти того ж кольору - до P- і GND.
