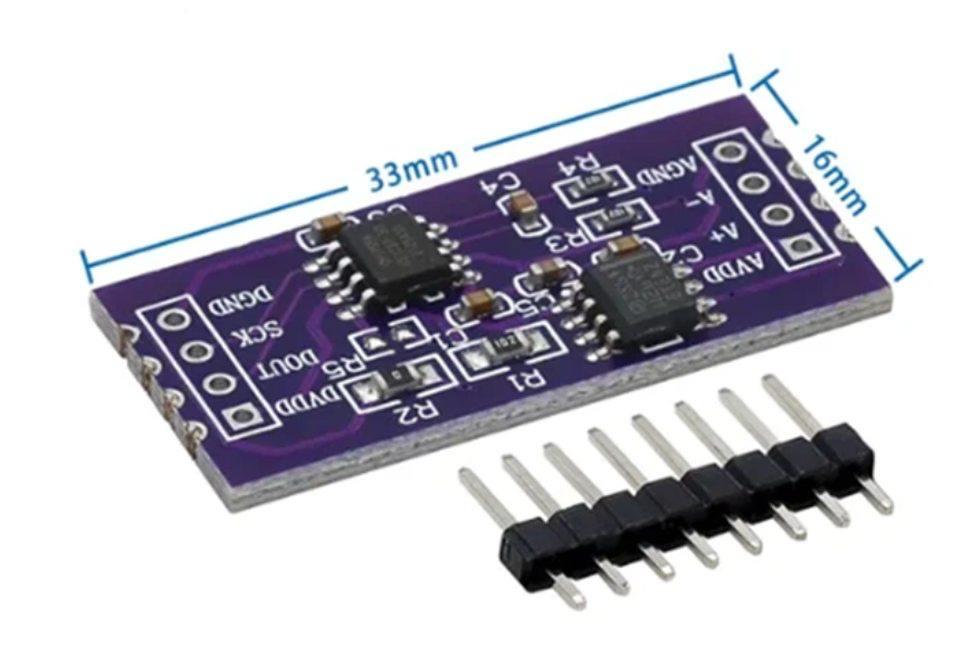

24-бітний АЦП модуль CS1237, TL431, одноканальний датчик зважування

У разі використання зовнішнього стабілізатора напруги, використовуючи зовнішню напругу (2,5 В) мікросхеми TL431 як джерело збудження зовнішнього датчика тиску, напруга виходить більш стабільною.

Опис функцій мікросхеми

CS1237 - це високоточний аналого-цифровий перетворювач з низьким енергоспоживанням, що має один диференціальний вхідний канал, вбудований датчик температури та високоточний осцилятор.

PGA CS1237 може бути обрана як 1, 2, 64, 128, за замовчуванням - 128.

Швидкість виведення даних АЦП CS1237 у звичайному режимі може бути обрана як 10 Гц, 40 Гц, 640 Гц, 1,28 кГц, за замовчуванням - 10 Гц.

MCU може взаємодіяти з CS1237 через 2-провідні інтерфейси SPI, SCLK, DRDY/DOUT, і конфігурувати його, наприклад, вибирати канал. MCU може взаємодіяти з CS1237 через 2-провідний інтерфейс SPI SCLK, DRDY/DOUT і конфігурувати CS1237.

1.1 Основні функції

Вбудований кристал

Вбудований датчик температури

З функцією вимкнення живлення

2 лінійний SPI інтерфейс, швидка швидкість 1.1MHz

Функції АЦП

24 код без бітових втрат PGA бітовий код без втрат

PGA вибір посилення: 1, 2, 64, 128

1 диференціальні входи з 24-бітовим кодом без втрат, ENOB за PGA = 128 становить 20 біт (5 В) 19,5 біт (3,3 В)

P-P шум: PGA = 128, 10Гц: 180 нВ;

INL менше 0,0015%

Вибір частоти вихідного сигналу: 10 Гц, 40 Гц, 640 Гц, 1,28 кГц

Функція внутрішньосмугового замикання
