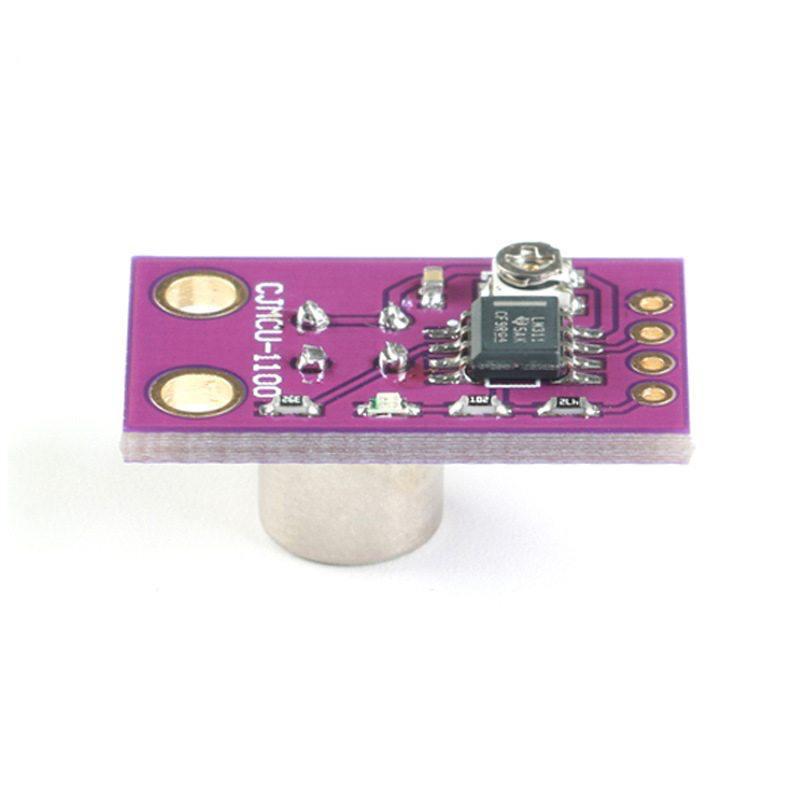

Модуль моніторингу концентрації газу, формальдегіду, бензолу. Датчик газу CJMCU-1100, DC5В

Датчик газу 1100 VOC, концентрація газу: формальдегід, бензол, модуль моніторингу
VCC: джерело живлення позитивне (DC5V)
AOUT: аналоговий вихід, мікросхема виявляє кількість газу, що відповідає зміні значення напруги,
Мікроконтролер може бути під'єднаний безпосередньо за допомогою АЦП.
DOUT: цифровий вихід, результат порівняння значення вихідної напруги AOUT і регульованого резистора.
Вихідні сигнали 0 і 1.
GND: заземлення

Інструкції з використання
1. налаштування регульованого резистора модуля
Коли вихідна напруга регульованого резистора менша за AOUT, DOUT видає високий рівень і загоряється світлодіод;
Навпаки, DOUT видає низький рівень і світлодіод гасне.
2、Підключення до мікроконтролера: VCC - 5 В мікроконтролера
GND - GND мікроконтролера
AOUT - вхідний контакт AD мікроконтролера
DOUT - будь-який доступний вивід мікроконтролера
Примітка
Під час використання модуля необхідно дати йому 3-5 хвилин на прогрівання, після чого провести відповідні вимірювання.
