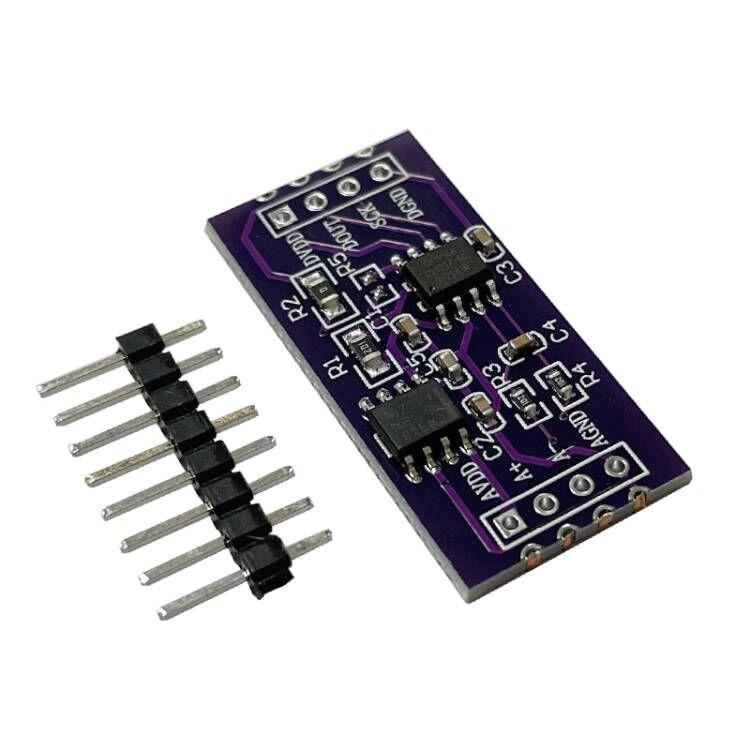

24-бітний модуль АЦП CS1237, TL431, одноканальний датчик, високоточний аналого-цифровий перетворювач

Завдяки власному зовнішньому стабілізатору напруги, використання зовнішньої напруги (2,5 В) мікросхеми TL431 як джерела збудження зовнішнього датчика тиску робить напругу більш стабільною.

Опис функцій мікросхеми

CS1237 - це високоточний аналого-цифровий перетворювач із низьким енергоспоживанням, що має один диференціальний вхідний канал, вбудований датчик температури та високоточний осцилятор.

PGA CS1237 можна вибрати: 1, 2, 64, 128, за замовчуванням - 128.

Частота виведення даних АЦП CS1237 у звичайному режимі вибирається: 10 Гц, 40 Гц, 640 Гц, 1,28 кГц, за замовчуванням - 10 Гц; частота виведення даних АЦП CS1237 у звичайному режимі вибирається: 1, 2, 64, 128, за замовчуванням - 128.

За замовчуванням - 10 Гц;

MCU може взаємодіяти з CS1237 через 2-провідний SPI-інтерфейс SCLK, DRDY/DOUT і конфігурувати його, наприклад, обирати канал, PDOUT, PDO тощо.

MCU може взаємодіяти з CS1237 через 2-провідний інтерфейс SPI SCLK, DRDY/DOUT для конфігурування CS1237, наприклад, вибору каналу, вибору PGA, вибору швидкості виведення тощо.

1.1 Основні функціональні характеристики

Вбудований датчик температури

З функцією вимкнення живлення

2 лінійний інтерфейс SPI зі швидкою частотою 1,1 МГц.

Функціональні можливості АЦП:

24 бітовий код без втрат

PGA вибір посилення: 1, 2, 64, 128

124-розрядний диференціальний вхід із кодом без втрат, ENOB за умови PGA=128 становить 20 біт (5В) 19,5 біт (3,3В)

P-P Шум: PGA=128, 10 Гц: 180 нВ;

INL менше 0,0015 відсотка.

Вибір частоти вихідного сигналу: 10 Гц, 40 Гц, 640 Гц, 1,28 кГц

In функція короткого діапазону
