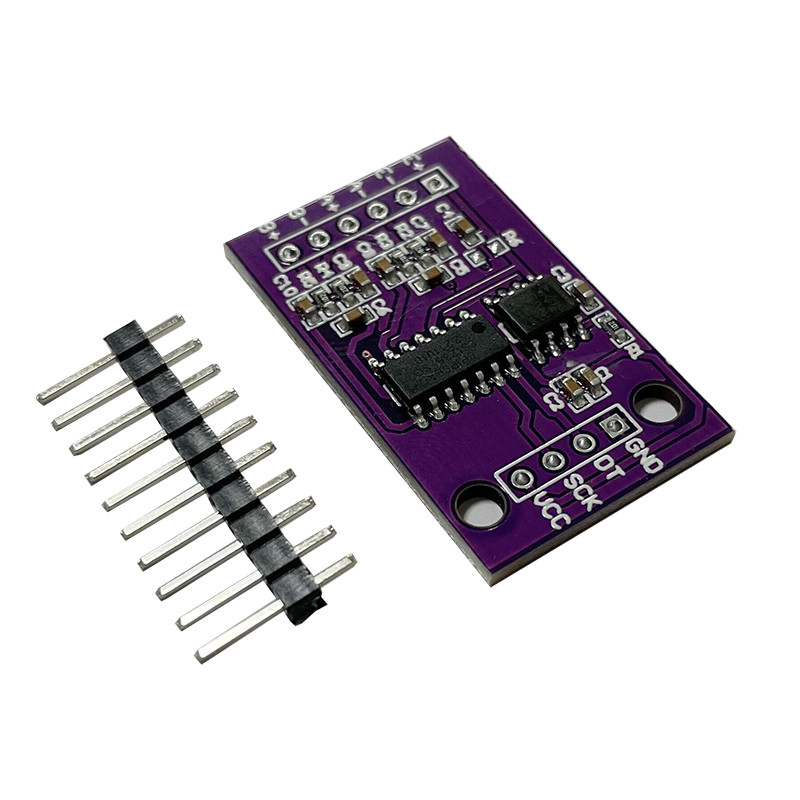

24-бітний модуль АЦП CS1238, TL431, двоканальний тензодатчик, високоточний аналого-цифровий перетворювач

Використовуючи TL431 чіп зовнішньої напруги (2,5 В) як джерело збудження для зовнішнього датчика тиску, напруга є більш стабільною.

Опис функцій мікросхеми

CS1238 - це високоточний аналого-цифровий перетворювач із низьким енергоспоживанням, двома диференційованими вхідними каналами, вбудованим датчиком температури та високоточним генератором.

високоточним осцилятором.

PGA мікросхеми CS1238 можна вибрати: 1, 2, 64, 128, за замовчуванням - 128.

Частоту виведення даних АЦП CS1238 можна вибрати: 10 Гц, 40 Гц, 640 Гц, 640 Гц, 1,28 кГц, за замовчуванням - 10 Гц;

MCU може взаємодіяти з CS1238 через 2-дротові SPI-інтерфейси SCLK, DRDY/DOUT для виконання наступних дій

конфігурації, як-от вибір каналу, вибір PGA, вибір вихідної частоти і так далі.

1.1 Основні функції

Вбудований кристал

Вбудований датчик температури

З функцією вимкнення живлення

2 лінійний інтерфейс SPI зі швидкою частотою 1,1 МГц.

Функціональні можливості АЦП:

24 бітовий код без втрат

PGA можливість вибору посилення: 1, 2, 64, 128

Інтегрує 2 канали 24-бітних диференціальних входів з кодом без втрат з ENOB 20,7 біт за умови PGA = 128 (працює за 5 В) 20,2

біт (за напруги 3,3 В)

P-P Шум: PGA = 128, 10 Гц: 150 нВ;

INL менше 0,0015 відсотка.

Частота вихідного сигналу вибирається: 10 Гц, 40 Гц, 640 Гц, 1,28 кГц

In функція короткого діапазону
