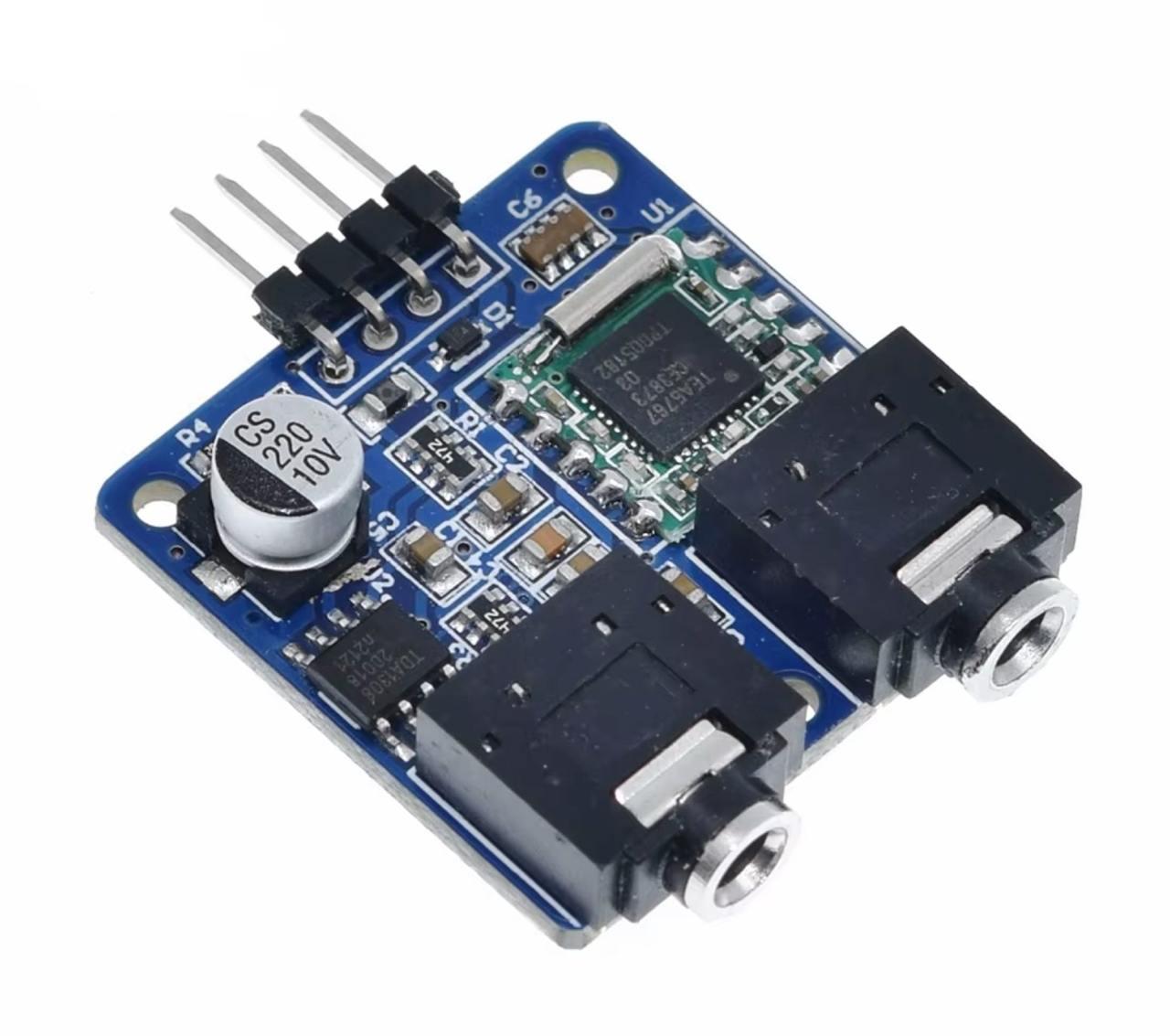

Радіо модуль TEA5767, FM стерео радіо модуль, 76-108MHZ, TDA1308, 5В

TEA5767 Радіо модуль Радіо FM стерео радіо модуль

Частотний діапазон від 76-108MHZ з автоматичним цифровим налаштуванням. Висока чутливість, висока стабільність, низький рівень шуму, радіомодуль.
Радіомодуль FM стерео з електричним налаштуванням і низьким енергоспоживанням, з вбудованою мережею вибору частоти і демодуляції.

Висока чутливість (при використанні малошумливого вхідного підсилювача ВЧ).
Частотний діапазон від 76-108 МГц.
Схема автоматичного регулювання посилення (AGC) з високим посиленням.
Фіксована мікросхема для LC-перестроювання коливань.
Система налаштування з фазовим автопідстроюванням
М'яке приглушення звуку, стереошумозаглушення (SNC), високорівневий зріз (HCC) можуть бути відключені через шину.

Живлення: 5 В
Розмір плати: 31 X 30 мм
Діод захисту від зворотного струму
Індуктивність вихідного фільтра живлення на платі
Комбінований фільтр із декількох конденсаторів
Синій індикатор живлення
Антенний порт можна підключати та відключати безпосередньо
Зв'язок по шині I2C
FM-чіп модуль TEA5767 від Phillips
Як підсилювач звуку використовується вбудований підсилювач для навушників TDA1308.
Вбудований 3.5MM аудіоінтерфейс може бути безпосередньо підключений до підсилювача для навушників тощо.
Зв'язок із мікроконтролером може здійснюватися шляхом під'єднання землі джерела живлення та двох ліній зв'язку I2C.


На задньому боці плати розташовані визначення інтерфейсу I2C, визначення інтерфейсу живлення, аудіовихід, інтерфейс антени.
