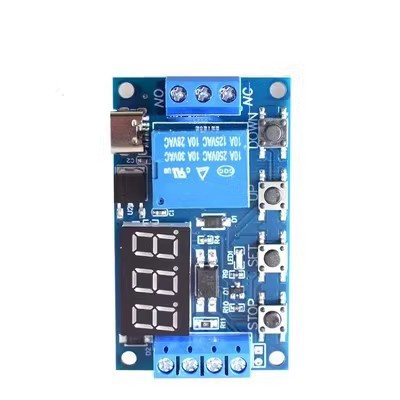

Таймер, регулятор затримки часу 6-30В 0,1сек-999хв AC/250В/5А DC/30В/5А з підтримкою циклу, TYPE-C

Модуль реле часу із трьох-розрядним індикатором. Може працювати як циклічний таймер і як звичайний таймер. Робоча напруга живлення від 6 до 30 Вольт. Вхідна напруга керування від 3 до 24 Вольт. Кількість каналів керування: один. Можливість керування навантаженням 30V/5A DC та 220V/5A AC. Можливість запуску таймера зовнішнім сигналом через порт Trigger. Програмований інтервал часу від 0,1 с до 999 хвилин.
Технічні характеристики таймера:

Широкий діапазон живлення 6 – 30V, можливість підключення через MicroUSB 5V
Інтервали програмування: десяті частки секунди 0.1-99.9 секунд, секунд (1-999), хвилин (1-999).
Споживаний струм: 20 мА, в замкнутому стані: 50 мА
Можливість управління навантаженням 30V 5A DC та 220V 5A AC
Цикл роботи понад 10000 спрацьовувань
Робоча температура: від -40 ° C до 85 ° C
Тонка настройка часу роботи реле та часу простою
Можливість циклічного повторення включення та вимкнення реле
Можливість запуску таймера зовнішнім сигналом через порт Trigger
Розміри: 63 x 3.8 x 1.5 мм
Інструкція з програмування цифрового таймера:

Таймер має кілька режимів, проте може працювати тільки в одному з вибраних режимів. Для вибору режиму необхідно натиснути кнопку на одну секунду і відпустити. Після цього використовуючи кнопки (верх) і (вниз). Ними ми вибираємо необхідний режим та підтверджуємо вибір коротким натисканням кнопки.
Список режимів роботи та їх призначення:
P1.1 - В даному режимі реле за замовчуванням розімкнене, при подачі логічної одиниці (від 3V до 24V) на порт Trigger реле відразу ж замикається і починається відлік часу встановлений у параметрі OP, після закінчення відліку - реле вимикається.
P1.2 - У цьому режимі також реле за замовчуванням вимкнено, при подачі сигналу на порт Trigger реле замикається і починається відлік вказаний у параметрі OP, після закінчення відліку, реле відключається як і в режимі P1.1, але до того, як час ми закінчуємо можемо розпочати відлік часу спочатку, знову подавши сигнал порту Trigger.
P1.3 - У цьому режимі за замовчуванням реле вимкнено, після подачі живлення на Trigger включається реле і починається відлік часу вказаний у параметрі OP. Після відліку часу реле вимкнеться і в попередньому режимі, але ми також можемо перервати таймер і розімкнути реле раніше, якщо повторно подамо сигнал на порт Trigger.
P-2 - даний режим спрацьовує при подачі логічного сигналу на Trigger, відпрацьовує один раз і чекає наступної подачі логічної одиниці. При подачі логічної одиниці реле часу спочатку чекає виставлений час для розімкнутого стану CL, і після закінчення цього часу замикає реле і чекає час виставлений для замкнутого стану OP. Після чого знову розмикає реле і чекає на наступну подачу сигналу на Trigger, налаштування кількості повторень тут недоступне.
P3.1 - даний режим схожий на P-2 за винятком кількох речей, при подачі логічної одиниці на порт Trigger реле переходить відразу в замкнутий стан, а не розімкнене, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацювання реле по сигналу на Trigger реле почне роботу і не завершивши всі цикли ми подамо повторно сигнал на порт Trigger, цей сигнал зупинить роботу режиму реле відключиться і відлік циклів завершиться.
P3.2 - цей режим спрацьовує відразу після подачі живлення на реле, при цьому реле відразу переходить у замкнутий режим, відраховує час вказаний для замкнутого режиму OP, після цього реле розмикається і починається відлік часу вказаного для розімкнутого режиму CL, все це повторюється вказане в параметрі LOP кількість разів, якщо вказано нескінченність (---), то реле буде повторювати ці дії нескінченно.
P4 - в цьому режимі за замовчуванням реле вимкнено, при подачі сигналу на Trigger відразу ж замикається реле. Реле буде замкнуто доти, доки на Trigger подаватиметься сигнал, як тільки подача сигналу на Trigger припиняється, реле відключається не відразу, спрацьовує таймер виставлений в OP, як тільки відлік закінчується - реле відключається.
Відразу після підключення живлення до реле на дисплеї з'являється поточний режим роботи.

Після того, як ми вибрали кнопкою потрібний режим, вас автоматично переключить на налаштування часу спрацьовування реле.
У цих налаштуваннях ми можемо змінити три функції:
OP - Час знаходження реле в замкнутому стані
CL - Час знаходження реле в розімкнутому стані
LOP - Кількість повторень (циклів) увімкнення/вимкнення реле
Щоб задати значення кожного з функцій, потрібно вибрати одну з них натисканням кнопки після чого вона висвітиться, блимне 3 рази, і потім вже можна задавати її значення. Якщо Вам потрібна інша функція, то просто ще раз натисніть на кнопку , тобто кнопка зараз перегортає три ці функції.
