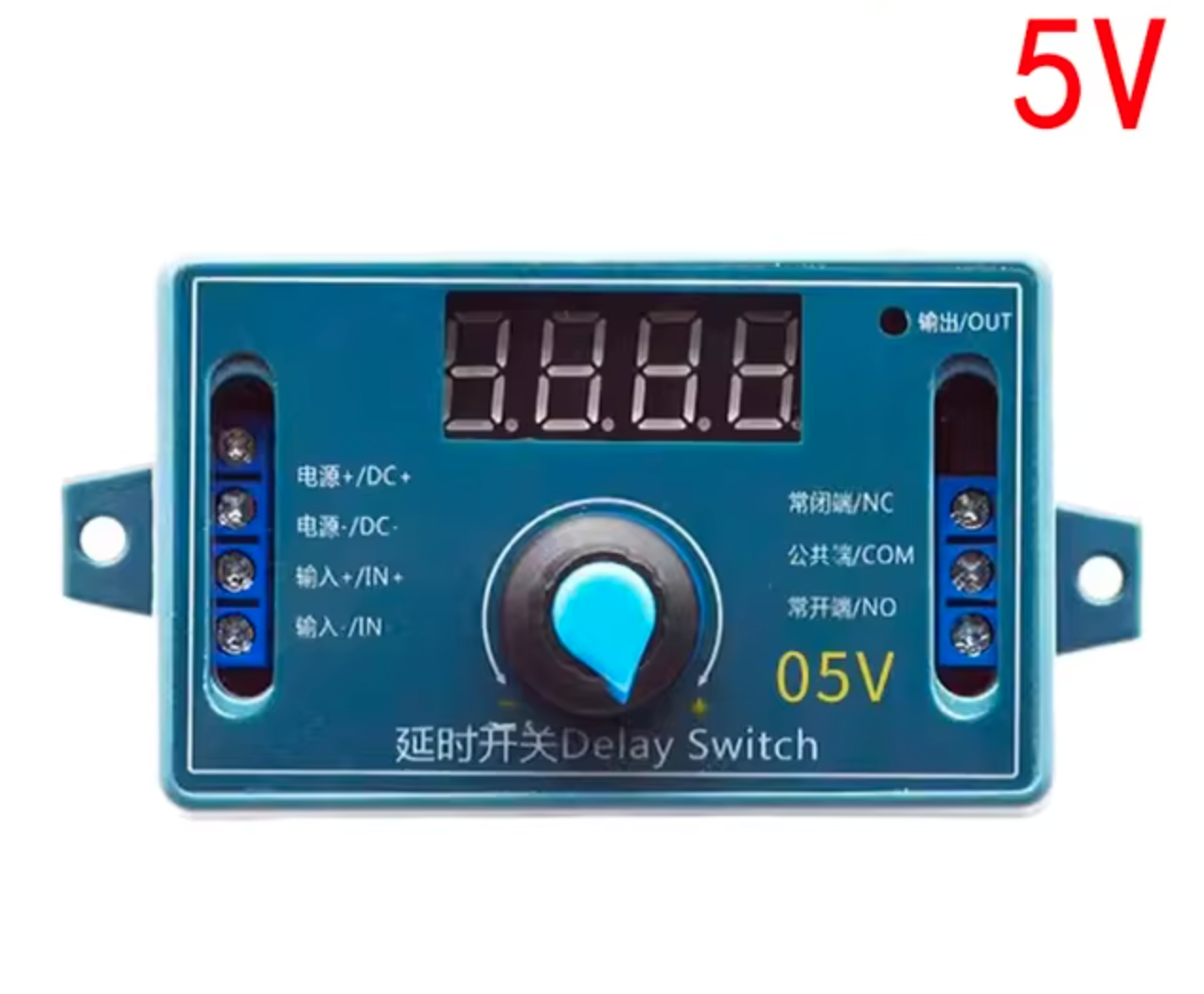

Релейний модуль затримки часу 5В. Навантаження - 250/30В, 10А. 0,1 секунда~999 хвилин, з корпусом і регулюванням

Релейний модуль затримки часу 5В
Робоча напруга (між DC+DC-): 5 В
Напруга тригерного сигналу: (між IN+IN-): високий рівень: 5 В, низький рівень: 0В
Навантаження: 250 В змінного струму/10 А, 30 В постійного струму/10 А

Режими затримки імпульсу, циклічна затримка, високоточна програмована ізоляція оптопари, додатковий багатофункціональний релейний модуль керування 5 В
Може використовуватися для керування водяним насосом, керування двигуном, електромагнітним клапаном тощо.

1. Нове оновлення, функції модуля збільшено до 32 типів.
2. Функція блокування зворотного підключення джерела живлення не зашкодить модулю через неправильне підключення.
3 Точність синхронізації досягає 0,01 секунди. 0,1 секунди (мала межа) ~ 999 хвилин (велика межа)
4. Низьке енергоспоживання і для енергозбереження ви можете вимкнути відображення

Функції:

Режими роботи (32 типи):

P-11: Режим інчінга, якщо є сигнал, він увімкнеться, але якщо сигналу немає, він вимкнеться.

P-12: Режим самоблокування, стан реле змінюється один раз при кожному спрацьовуванні.

P-13: Після спрацьовування реле закриється і вимкнеться після затримки A, спрацьовування недійсне протягом періоду затримки;

P-14: Після спрацьовування реле закриється і вимкнеться після затримки часу A, протягом періоду затримки реле спрацює і повторно запуститься; .

P-15: Після спрацьовування реле закриється і відключиться після затримки A протягом періоду затримки, спрацює сукупний час;

P-16: Після спрацьовування реле закривається і вимикається після закінчення часу затримки A, протягом періоду затримки спрацьовує скидання (реле вимикається).

P-17: Після спрацьовування реле буде закрито, поки зберігається сигнал, вхідний сигнал зникне та буде вимкнено після затримки часу A протягом періоду затримки, реле знову спрацює та залишиться замкненим; і відлік часу зупиниться доти, доки не зникне останній сигнал, після затримки часу A, а потім вимкнеться.

P-18: Після увімкнення реле негайно закриється і вимкнеться після затримки в секунди до наступного увімкнення;

P-21: Подайте сигнал, затримайте час на А, потім реле закриється.

P-22: Подайте безперервний сигнал. Після закінчення часу A реле закривається, коли сигнал зникає, реле вимикається.

P-23: Якщо сигнал зникає більш ніж на час А, реле закриється, якщо є сигнал, реле відкриється;

P-24: Подавання безперервного сигналу. Після перевищення часу A реле закривається, коли сигнал зникає і час A перевищується, реле вимикається.

P-25: подайте безперервний сигнал, і після перевищення часу A реле знову закриється, і після перевищення часу A реле вимкнеться;

P-26: Під час подавання сигналу реле закриється на кілька секунд, а потім вимкнеться: після зникнення сигналу, реле знову закриється на кілька секунд, а потім зупиниться.

P-27: Якщо є імпульсний сигнал (наростаючий або спадаючий фронт), реле буде вимкнено. Якщо імпульсного сигналу немає, реле закриється після затримки часу (вважається постійний високий рівень або постійний низький рівень). немає пульсу).

P-28: Після увімкнення реле закриється через час затримки A, поки живлення не буде вимкнено.

P-31: Після увімкнення реле закривається на час A і вимикається на час B, нескінченний цикл зупиняється під час вимкнення живлення; .

P-32: Якщо є безперервний сигнал, реле закриється на час A і відключиться на час B, і цикл буде нескінченним, якщо сигнал зникне, цикл буде припинено;

P-33: Подайте сигнал один раз, реле увімкнеться на час A і вимкнеться на час B, нескінченний цикл знову подасть сигнал для завершення циклу;

P-34: Після ввімкнення живлення, після закінчення часу затримки A, реле буде закрито, а після закінчення часу B його буде вимкнено.

P-35: Подайте сигнал один раз, після затримки часу A реле увімкнеться, а після часу B воно вимкнеться.

P-36: Подавання безперервного сигналу. Після закінчення часу A реле закривається і вимикається після закінчення часу B. Сигнал зникає, таймер очищається, і реле вимикається.

P-37: За наявності сигналу реле автоматично вимкнеться після закриття на час A. Після вимкнення буде зараховано час B. Сигнал, що спрацьовує протягом часу A+B, буде недійсним.

P-38: Якщо є сигнал, реле автоматично вимкнеться після закриття на час A, а потім знову відлічить після вимкнення.

Після закінчення часу B воно знову автоматично вимкнеться після часу закриття.

P-41: Жодних дій за наявності сигналу; спрацьовування в разі зникнення сигналу вмикається і вимикається після затримки часу A.

P-42: Коли сигнал зникає, реле закриється після часу затримки A, після часу затримки B реле відкриється;

P-43: Сигнал зникає після зникнення сигналу більш ніж на час A, реле закривається після подальшої затримки на час B, реле розмикається.

P-44: після увімкнення реле закриється на час A і вимкнеться на час B, після циклів C реле вимкнеться і зупиниться.

P-45: Жодних дій після ввімкнення живлення; після подання сигналу реле буде ввімкнене на час A та вимкнене на час B; після циклів C реле вимкнеться і зупиниться, якщо буде подано сигнал; страчено знову.

P-46: Після подавання сигналу більше ніж один раз реле буде продовжувати втягуватися та зупинятися в разі вимкнення живлення;

P-47: Після того, як сигнал подається більше ніж раз, реле закриється і відкриється через час B;

P-48: Протягом часу C, після того як сигнал подають безперервно більше ніж A разів, реле замикається на час B, а потім вимикається і зупиняється
