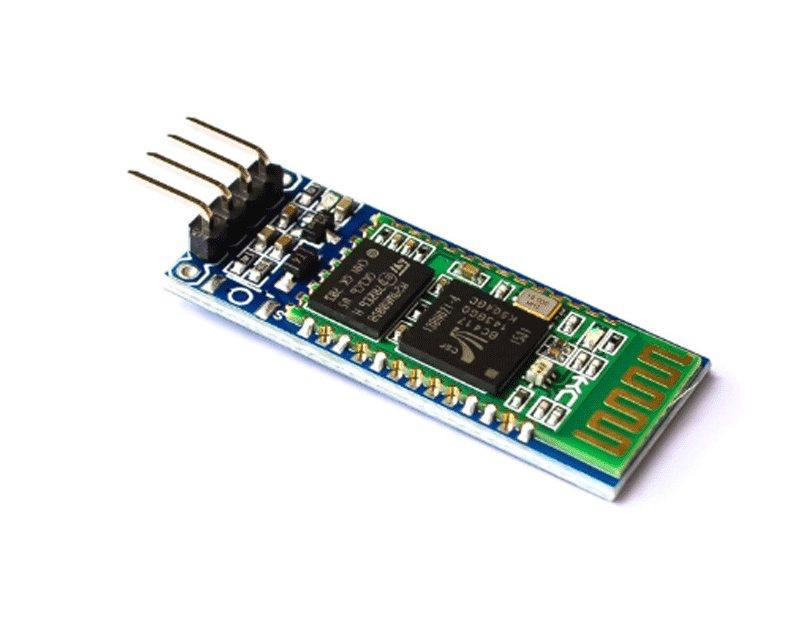

Bluetooth модуль HC-05, плата розширення

1) Основний модуль використовує HC-05 з модуля, інтерфейс виводу, включно з VCC, GND, TXD, RXD, KEY контакт, Bluetooth контакт підключення статусу (STATE), не під'єднаний до виходу низького, під'єднаний до виходу високого!
2. Світлодіодна індикація стану Bluetooth-з'єднання, швидкий спалах означає відсутність Bluetooth-з'єднання, повільний спалах означає вхід у режим AT, подвійний спалах означає, що Bluetooth було під'єднано та відкрито порт.
3 На нижній платі встановлено анти-реверсивний діод, з 3.3V LDO, вхідна напруга 3.6~6V, струм близько 30mA, коли не пов'язаний, близько 10mA після пов'язування, вхідна напруга заборонена перевищувати 7V!
4. Рівень інтерфейсу 3.3V, може бути безпосередньо під'єднаний до різних мікроконтролерів (51, AVR, PIC, ARM, MSP430 тощо), 5V мікроконтролери також можуть бути безпосередньо під'єднані без MAX232, не може пройти через MAX232!
5. ефективна відстань 10 метрів (рівень потужності CLASS 2)
6. підтримка від 4800bps ~ 1382400bps стандартної швидкості передачі даних
