Підключення до 12В
Струм 9.8A, при підвищенні температури, струм падає до 8.8A
Підключення до 24 В
Теоретичний максимальний струм менше 5А
Якщо ви використовуєте 24 В, струм дуже високий, і MOS-трубка сильно нагрівається, тому вона легко може згоріти через високу температуру.
Крім того, слід також враховувати, чи достатньо потужності блоку живлення. Якщо потужність блоку живлення недостатня, це може вплинути на нормальну роботу двигуна та іншого обладнання.
Також зверніть увагу на те, чи не нагрівається дріт і чи не стає він м'яким.

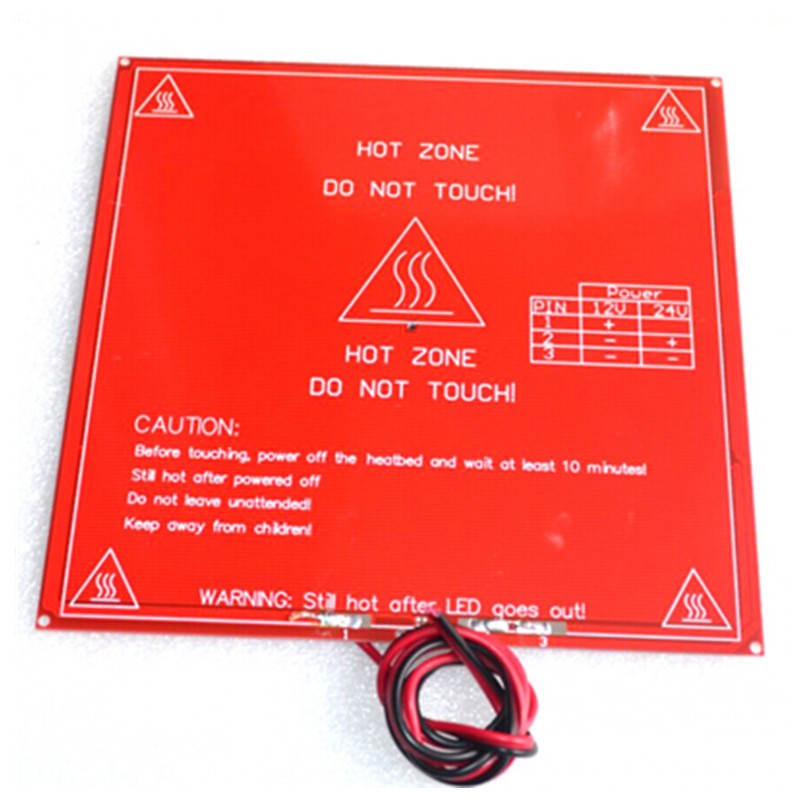

Підключення 12 В: один дріт підключається до 1, інший дріт підключається до 2 і 3 водночас.
Підключення 24 В: один дріт підключається до 2, а інший - до 3 (1 не підключається).
Розміри: 214 мм x 214 мм
FR4 1,6+-0,15 мм
2 шари, мідь 35 мкм
Червона паяльна маска - з обох боків
Біла шовкографія - з обох боків
Вхід живлення: 12В або 24В
Основні атрибути | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Тип | Шілд |
Користувальницькі характеристики | |
Країна реєстрації | Китай |
