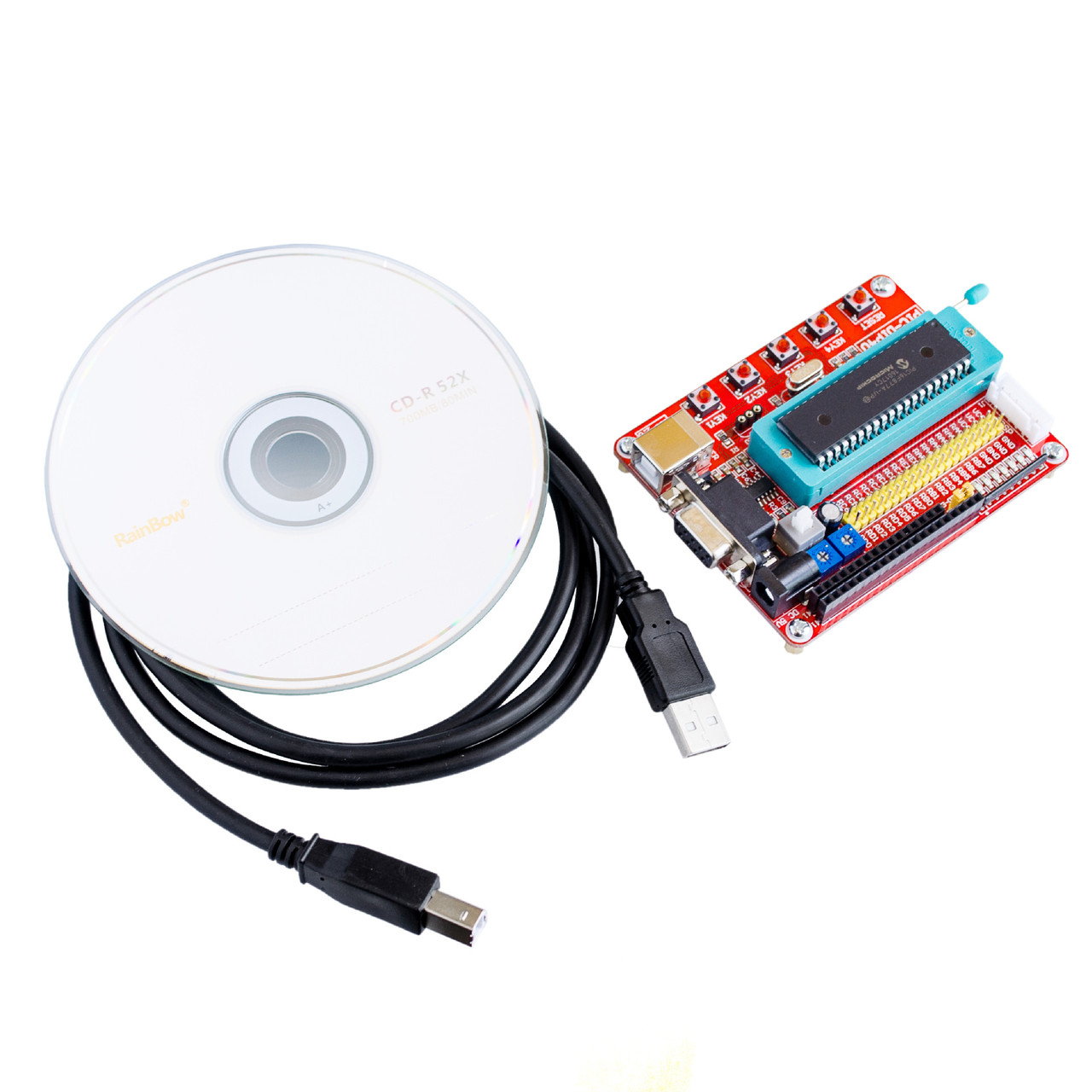

Плата розробки PIC16F877A, програматор

Кнопка скидання.
На борту 4M кристал, використовуючи сокет метод кристал частота може бути замінена в будь-який час
4-бітну незалежну клавіатуру під'єднано до RB0 RB1 RB2 RB3 відповідно.
8 світлодіодів під'єднано до порту RD, світлодіоди ввімкнено, коли J3 під'єднано, і RD порт повністю звільнено, коли J3 від'єднується.
Стандартний інтерфейс зв'язку RS232, MCU і комп'ютерний інтерфейс зв'язку.
USB інтерфейс живлення (відправити USB живлення лінії не може купити інше джерело живлення).
Зовнішній інтерфейс джерела живлення 5V DC
Вимикач живлення.
ICSP інтерфейс моделювання (може бути під'єднаний до K150 PICKIT2 PICKIT3 ICD2 та інших інструментів).
Усі порти введення-виведення мікроконтролера виведені з рядами штирів для легкого розширення.
DS18B20 інтерфейс датчика температури
LCD1602 рідкокристалічний інтерфейс
LCD12864 рідкокристалічний інтерфейс
