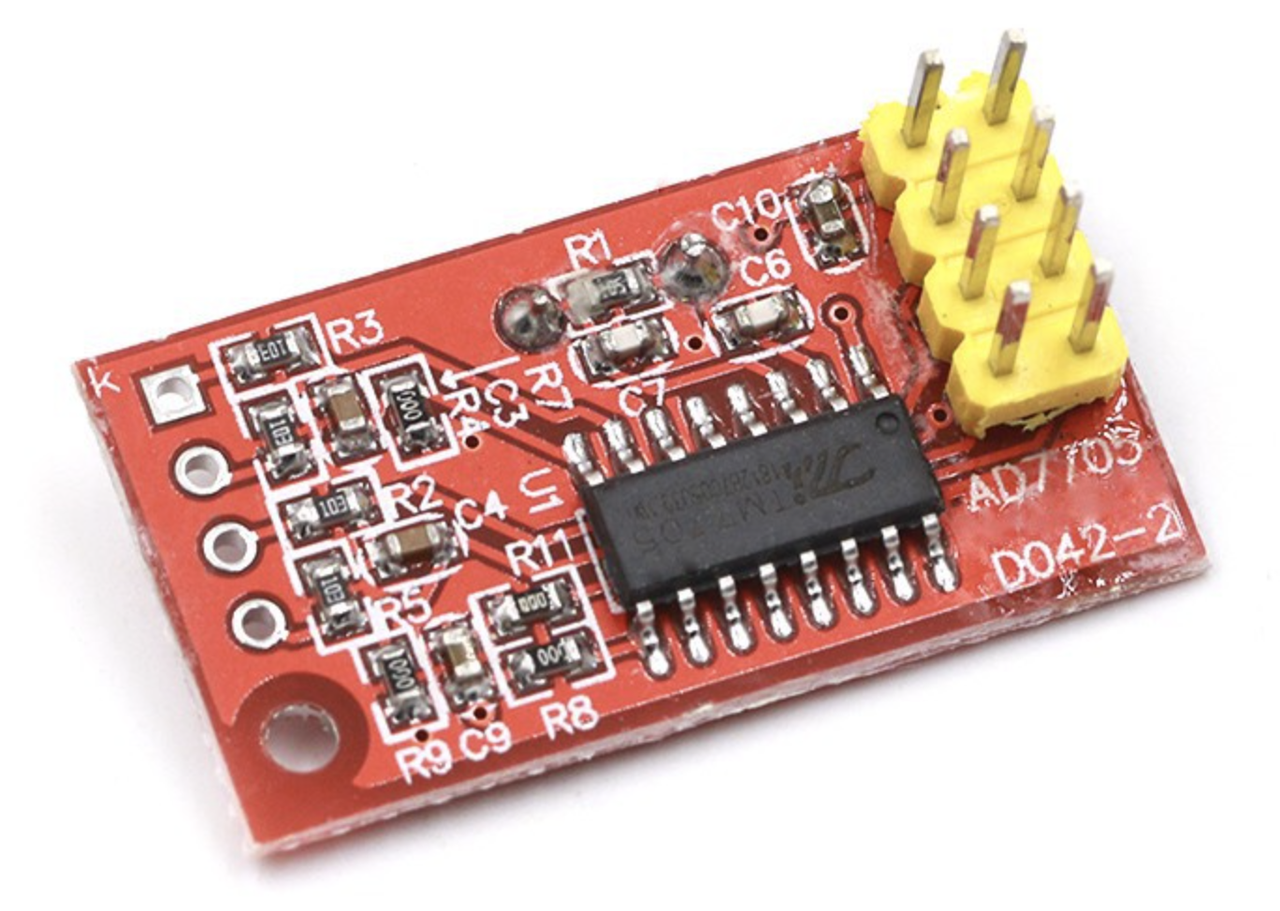

Модуль AD7705 здвоєний 16-розрядний АЦП із SPI інтерфейсом, фото 2

Модуль AD7705 здвоєний 16-розрядний АЦП із SPI інтерфейсом

75,13

  • В наявності
  • Код: 101890
Модуль AD7705 здвоєний 16-розрядний АЦП із SPI інтерфейсом
Модуль AD7705 здвоєний 16-розрядний АЦП із SPI інтерфейсомВ наявності
75,13
+380 (95) 512-49-55
+380 (95) 512-49-55
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Модуль AD7705 являє собою здвоєний 16-розрядний АЦП (аналого-цифровий перетворювач). Цей модуль є допоміжним пристроєм, який призначений для перетворення аналогового сигналу в цифрове сповіщення для платформи Arduino.

Плату модуля спроектовано на базі мікросхеми TM7705 (аналог AD7705), кварцового резонатора, мікросхеми LM-285-25 та інших допоміжних компонентів, які забезпечують правильну роботу модуля. Мікросхема TM7705 являє собою двоканальний АЦП з диференціальними входами. Вхідний сигнал проходить через підсилювач, після чого він надходить на аналоговий модулятор. Потім сигнал потрапляє на внутрішній цифровий фільтр. Можна регулювати поріг відсікання фільтра, оскільки раніше отримане значення фільтра може бути перенесено з внутрішнього регістра. Завдяки вбудованому інтерфейсу можна задавати коефіцієнт посилення, полярність сигналу і частоту дискретизації. Діапазон посилення становить від 1 до 128 разів.

Плата модуля підключається до мікроконтролерного пристрою за допомогою інтерфейсу SPI. Призначення виводів підключення:


GND: "земля"
VCC: напруга живлення
RST: скидання
CS: вибір чипа
SCK: лінія тактування
DIN: вхідні дані (передача даних від мікроконтролера до АЦП)
DOUT: вихідні дані (передача даних від АЦП до мікроконтролера)
DRDY: готовність даних (контролювання стану АЦП)

Подається живлення від платформи Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення знаходиться в межах від

Характеристики
Основні
ВиробникБез бренда
Країна виробникКитай
Тип мікросхемиАЦП
