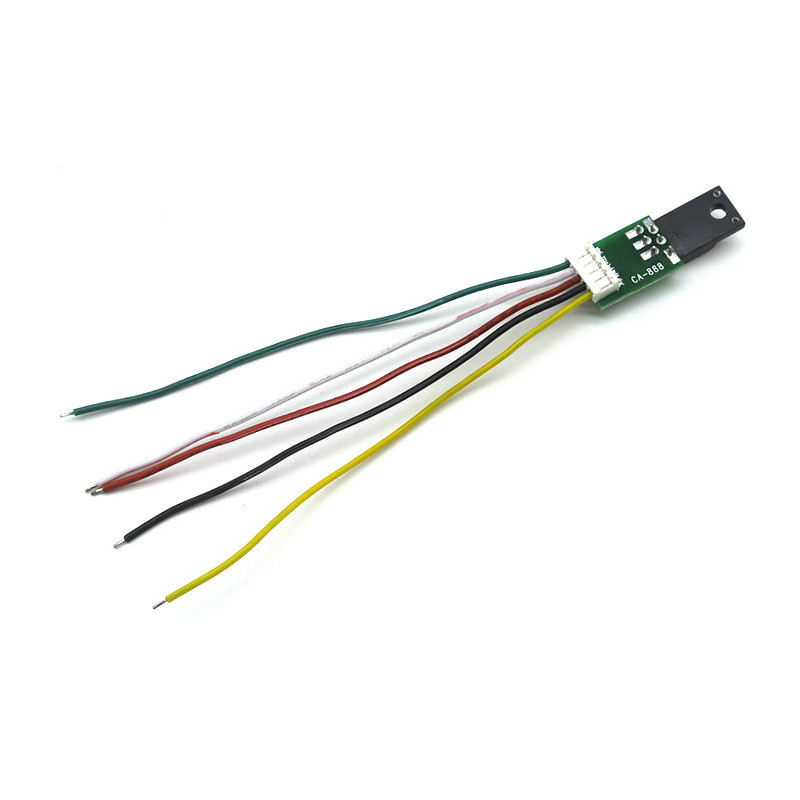

Універсальна плата живлення РК-дисплея, модуль живлення CA-888, 12-18В

1й Вивід - Жовтий дріт "DRAIN", вивід керування живленням. Підключається до контактного майданчика стоку силового транзистора, як правило, це центральний вивід.
2й Вивід - Чорний провідник "GND", вивід землі. Зазвичай веде до негативного контакту вхідного фільтрувального електроліту.
3й Вивід - Червоний провідник "VCC", вивід живлення ШІМ. Підключається до плюса конденсатора, який йде до окремої обмотки живлення ШІМ. Зазвичай напруга на цьому конденсаторі перебуває в межах 12-18 В. Цей вивід категорично не можна підключати до позитивного виводу вхідного фільтрувального конденсатора.
4й Вивід - Білий провідник "FB", зворотний зв'язок. Підключається до 4-го контакту оптопари, водночас переконайтеся, що 3-й контакт підключений до землі. Якщо 3 вивід оптопари під'єднано до "холодної сторони", то необхідно замкнути до землі на "гарячій" стороні, а від 4го виводу від'єднати всі зайві ланцюги.
5й Вивід - Зелений провідник, лінія стартового живлення. Підключається до плюса вхідного електроліту +300 В.
