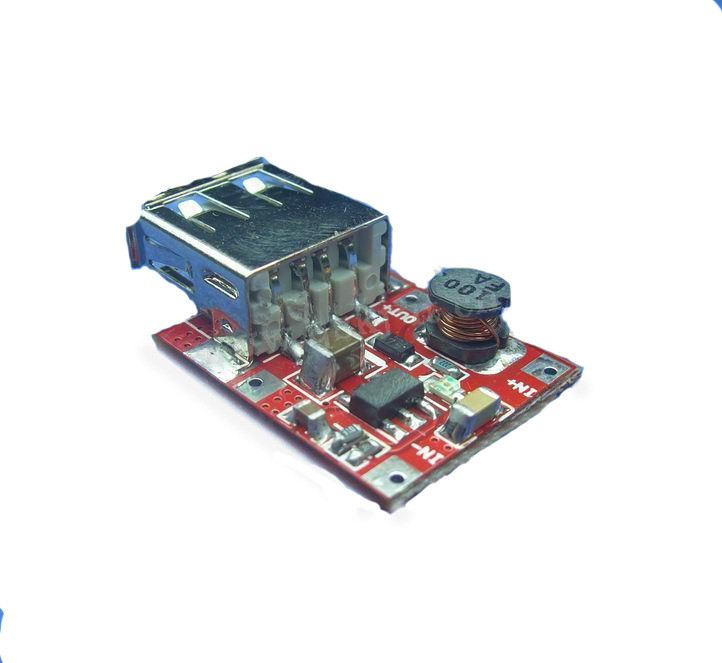

Стабілізатор/перетворювач підвищувальний USB DC-DC 1-5.5В — 5.1-5.2В

Модуль живлення QS-0305-3W-0.7A

Розмір: 28,9(Д)*18,8(Ш)*8,5(В) мм

З індикацією зниженої напруги (у разі вхідної напруги нижче ніж 2,7 В світлодіодний індикатор вимкнений)

Параметри модуля

Характер модуля: неізольований підвищувальний модуль (BOOST)

Вхідна напруга: 1-5 В Вхідна напруга має бути меншою від вихідної напруги.

Вихідна напруга: 5,1-5,2 В

Вихідний струм: номінальний 0,5 А-0,7А (один літієвий вхід), максимальний 0,7 А (один літієвий вхід)

Ефективність перетворення: ефективність використання літієвого матеріалу на вході зазвичай становить 85-90% См. тестові фотографії нижче.

Частота перемикання: 500 КГц

Пульсації на виході: 200 мВ(МАКС) у смузі пропускання 20М (вхід 4 В вихід 5,1В 1А)

Індикація зниженої напруги: світлодіодний індикатор за ввімкненого навантаження (у разі вхідної напруги нижче ніж 2,7 В світлодіодний індикатор вимкнений)

Робоча температура: промисловий клас для основної мікросхеми керування

Підвищення температури за повного навантаження: 30-40 °C

Статичний струм: 100 мкА

Швидкість регулювання навантаження: ±1%

Швидкість регулювання напруги: ±0,5%

Швидкість динамічного відгуку: 5% 200uS

Захист від короткого замикання: ні, якщо ви хочете мати захист від короткого замикання, можна додати на вхід плату захисту літієвих батарей або використовувати літієві батареї з захистом.

Захист від реверсу на вході: ні, якщо вам потрібен захист від реверсу, будь ласка, під'єднайте нашу плату захисту від реверсу.

Спосіб під'єднання: паяння

Вхід: IN+ вхід позитивний, IN-вхід негативний, вихід USB.
