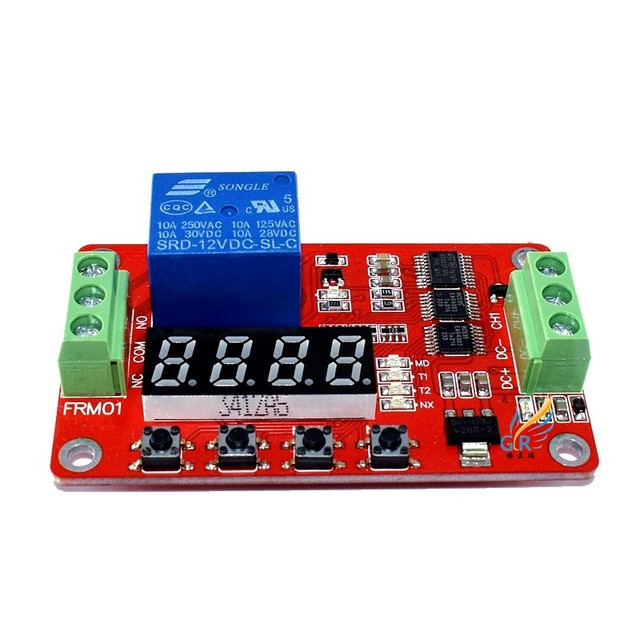

FRM01 — циклічний таймер, реле часу, 24 В. Багатофункціональний релейний модуль

Багатофункціональний, програмований циклічний таймер, реле часу, 24 В. Для широкого кола завдань у побуті.

Особливості:
оновлення до версії 2.0, збільшилася на 8 штук кількість функцій
захист від переполюсування живлення (переплутування полярності), поставили захисний діод у ланцюг живлення
використання нового високоякісного перетворювача напруги в ланцюгу живлення покращує стабільність живлення
Збільшився до 0,1 секунди час установлення інтервалів, таймер тепер вважає з точністю 0,01 сек, а не 0,1 сек.
час впадання в спальню (перехід в енергоощадний режим) тепер можна збільшити в параметрах
розмір: 66x40x15 мм (приблизно)

Функції модуля:

функції 1-8 самостартують під час вмикання таймера
функції 9-18 вимагають подавання сигналу запуску на вхід СН сигналу +12 В від джерела живлення (можна короткочасно імпульсом, тривалістю від 20 мс), якщо плюс на вхід запуску подається не від того ж блока живлення, від якого живиться сам таймер, то землі (мінуси) блоків живлення потрібно об'єднати. Це потрібно для синхронізації роботи таймера з термостатами, датчиками тиску та каскадування з такими ж таймерами.

Примітка
Реле спрацьовує (вмикається) — це означає, його котушку подається напруга, водночас нормально відкритий контакт замикається, а нормально закритий розмикається.

Функція 1:
Після подавання живлення таймер відраховує час Т1 і реле спрацьовує. Т1 задається оператором у діапазоні від 0,1 секунди до 270 годин. Подаванням +12 В на вхід СН1 (вхід запуску) можна повторити виконання функції.

Функція 2:
Після подавання живлення таймер відразу вмикає реле, потім відраховує час Т1 і вимикає реле. Т1 задається оператором у діапазоні від 0,1 секунди до 270 годин. Подаванням +12 В на вхід СН1 (вхід запуску) можна повторити виконання функції.

Функція 3:
Після увімкнення живлення таймер витримує час Т1 і вмикає реле, потім відраховує час Т2 і вимикає реле. Т1 і Т2 задаються оператором у діапазоні від 0,1 секунди до 270 годин. Подаванням +12 В на вхід СН1 (вхід запуску) можна повторити виконання функції. Якщо на вході СН +12 В буде висяти постійно (кидання солю з плюсом живлення), функція працюватиме циклічно.

Функція 4:
Після увімкнення живлення таймер відразу вмикає реле, відраховує час Т1 і вимикає реле, потім відраховує час Т2 і знову вмикає реле. Т1 і Т2 задаються оператором у діапазоні від 0,1 секунди до 270 годин. Подаванням +12 В на вхід СН1 (вхід запуску) можна повторити виконання функції. Якщо на вході СН +12 В буде висяти постійно (кидання солю з плюсом живлення), функція працюватиме циклічно.

Функція 5:
Нескінченний циклічний режим 1:
Після увімкнення живлення таймер витримує час Т1 і вмикає реле, потім відраховує час Т2 і вимикає реле. Т1 і Т2 задаються оператором у діапазоні від 0,1 секунди до 270 годин. Цикл повторюється до вимкнення живлення. Подаванням сигналу на вхід СН можна перезавантажити цикл і він почнеться спочатку.

Функция 6:
Нескінченний циклічний режим 2:
Після увімкнення живлення таймер відразу вмикає реле, витримує час Т1 і вимикає реле на час Т2. Т1 і Т2 задаються оператором у діапазоні від 0,1 секунди до 270 годин. Цикл повторюється до вимкнення живлення. Подаванням сигналу на вхід СН можна перезавантажити цикл і він почнеться спочатку.


Функция 7:
Кінцевий цикл режим 1:
В його основі лежить функція No5. Тільки цього разу Т1 і Т2 задаються в проміжку від 0,1 секунди до 9999 секунд. Кількість циклів від 1 до 9999 задається в параметрі NX де те в параметрах. Подаванням сигналу на вхід СН можна перезавантажити цикл і він почнеться спочатку.

Функція 8:
Кінцевий цикл режим 2:
В його основі лежить функція No6. Також точно Т1 і Т2 задаються в проміжку від 0,1 секунди до 9999 секунд. Кількість циклів від 1 до 9999 задається в параметрі NX де те в параметрах. Подаванням сигналу на вхід СН можна перезавантажити цикл і він почнеться спочатку.

Функція 9:
Самопідхоплення зворотне
Після увімкнення живлення таймер відразу вмикає реле, а вимикається воно тільки подаванням сигналу на вхід сигналу запуску СН.

Функція 10:
Самопідхоплення прямий
Поки є сигнал на каналі СН, реле стоїть увімкненим, зникає сигнал, реле вимкнулося.

Функція 11
Тригер із затримкою на увімкнення.
Після увімкнення живлення нічого не відбувається й реле стоїть вимкнене. Щойно на каналі СН з'явився сигнал, таймер відраховує час Т1 і вмикає реле доти, поки висить сигнал на каналі запуску СН. Т1 задається оператором у діапазоні 0,1 секунди — 270 годин. Зняттям і подальшим подаванням +12 В на вхід СН1 (вхід запуску) можна повторити виконання функції.

Функція 12:
Тригер із затримкою на вимкнення.
Після увімкнення живлення нічого не відбувається й реле стоїть вимкнене. Щойно на каналі СН з'явився сигнал, таймер відразу вмикає реле, відраховує час Т1 і вимикає реле. Воно варто вимикане доти, поки висить сигнал на каналі запуску СН. Т1 задається оператором у діапазоні від 0,1 секунди до 270 годин. Зняттям і подальшим подаванням +12 В на вхід СН1 (вхід запуску) можна повторити виконання функції.

Функціянева
Тригер із затримкою на спрацьовування.
Після увімкнення живлення нічого не відбувається й реле стоїть вимкнене. Щойно на каналі СН з'явився сигнал, таймер відраховує час Т1 і вмикає реле на час Т2.
Т1 і Т2 задаються оператором у діапазоні від 0,1 секунди до 270 годин. Повторне подавання сигналу (можна короткочасно не менш ніж 20 мс) повторює виконання функції. Зняття сигналу з каналу СН не перериває виконання функції (прим.переводника).

Функція 144
Тригер із затримкою на відпустку.
Після увімкнення живлення нічого не відбувається й реле стоїть вимкнене. Щойно на каналі СН з'явився сигнал, реле відразу спрацьовує на час Т1 і вимикається на час Т2.
Т1 і Т2 задаються оператором у діапазоні від 0,1 секунди до 270 годин. Повторне подавання сигналу (можна короткочасно не менш ніж 20 мс) повторює виконання функції. Зняття сигналу з каналу СН не перериває виконання функції.


Функція 144
Нескінченний циклічний режим 1:
Теж, що й функція No5. Тільки виконання починається не відразу після подавання живлення, а після появи сигналу на каналі запуску СН. Повторне подавання сигналу на канал СН перезапускає цикл.

Функція 16:
Нескінченний циклічний режим 2:
Теж, що й функція No6. Тільки виконання починається не відразу після подавання живлення, а після появи сигналу на каналі запуску СН. Повторне подавання сигналу на канал СН перезапускає цикл.

Функціярім
Кінцевий цикл режим 1:
Базується на функції No15. Тільки можна задавати кількість циклів від 1 до 9999 у параметрі NX де те в параметрах. Повторне подавання сигналу на канал СН перезапускає цикл.

Функція 18:
Кінцевий цикл режим 2:
Базується на функції No16. Тільки можна задавати кількість циклів від 1 до 9999 у параметрі NX де те в параметрах. Повторне подавання сигналу на канал СН перезапускає цикл.

Ліворуч від табло, клемник виходів реле

Перший зверху, сухий, нормально відкритий контакт реле
Другий зверху, загальний контакт (в сенсі загальний для нормально закритого та нормально відкритого контактів)
Третій зверху, сухий, нормально закритий контакт реле
