Подвійний релейний модуль Wi-Fi ESP8266, 12 В, дистанційне керування через додаток

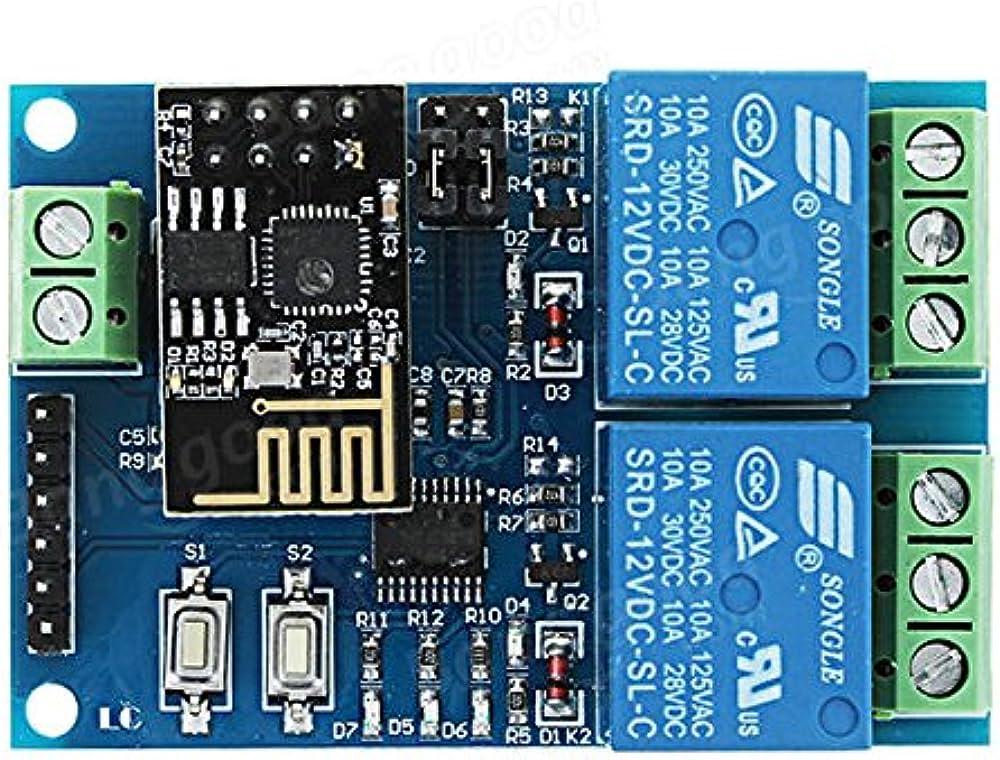

Опис функцій плати:

1, Інтерфейс і джерела:
IN+, IN-: Вхід живлення 12 В
TX, RX: зв'язок по UART
SWIM, NRST: програмний інтерфейс MCU
S1: Клавіша вибору режиму, за замовчуванням - режим 1
S2: Клавіша відновлення
Світлодіоди D2 і D4 (червоні): Індикатор реле
Світлодіод D7 (червоний): Індикатор режиму 1
Світлодіод D5 (синій): Індикатор режиму 2
Світлодіод D6 (зелений): Індикатор робочого стану, опис D6 наведено нижче:
(1) Це означає внутрішню самоконфігурацію або втрату зв'язку з маршрутизатором, коли D6
вимкнений
(2) Це означає, що ESP-01 очікує, поки APP сконфігурує пароль для нього, коли
D6 швидко блимає кожні 0,5 с
(3) Це означає, що вся конфігурація завершена й очікує встановлення TCP-з'єднання з APP, коли D6 повільно блимає.
з'єднання з APP, коли D6 повільно блимає кожні 2 с
(4) Це означає, що TCP-з'єднання між ESP-01 і APP встановлено, якщо D6 постійно горить.
Команда керування реле (має бути в шістнадцятковому форматі):
Відкрити перше реле: A0 01 01 A2
Замкнути перше реле: A0 01 00 A1
Розімкнути друге реле: A0 02 01 01 A3
Замкнути друге реле: A0 02 00 A2

До комплекту входять:

1 x 12 В ESP8266 подвійний WiFi модуль реле
