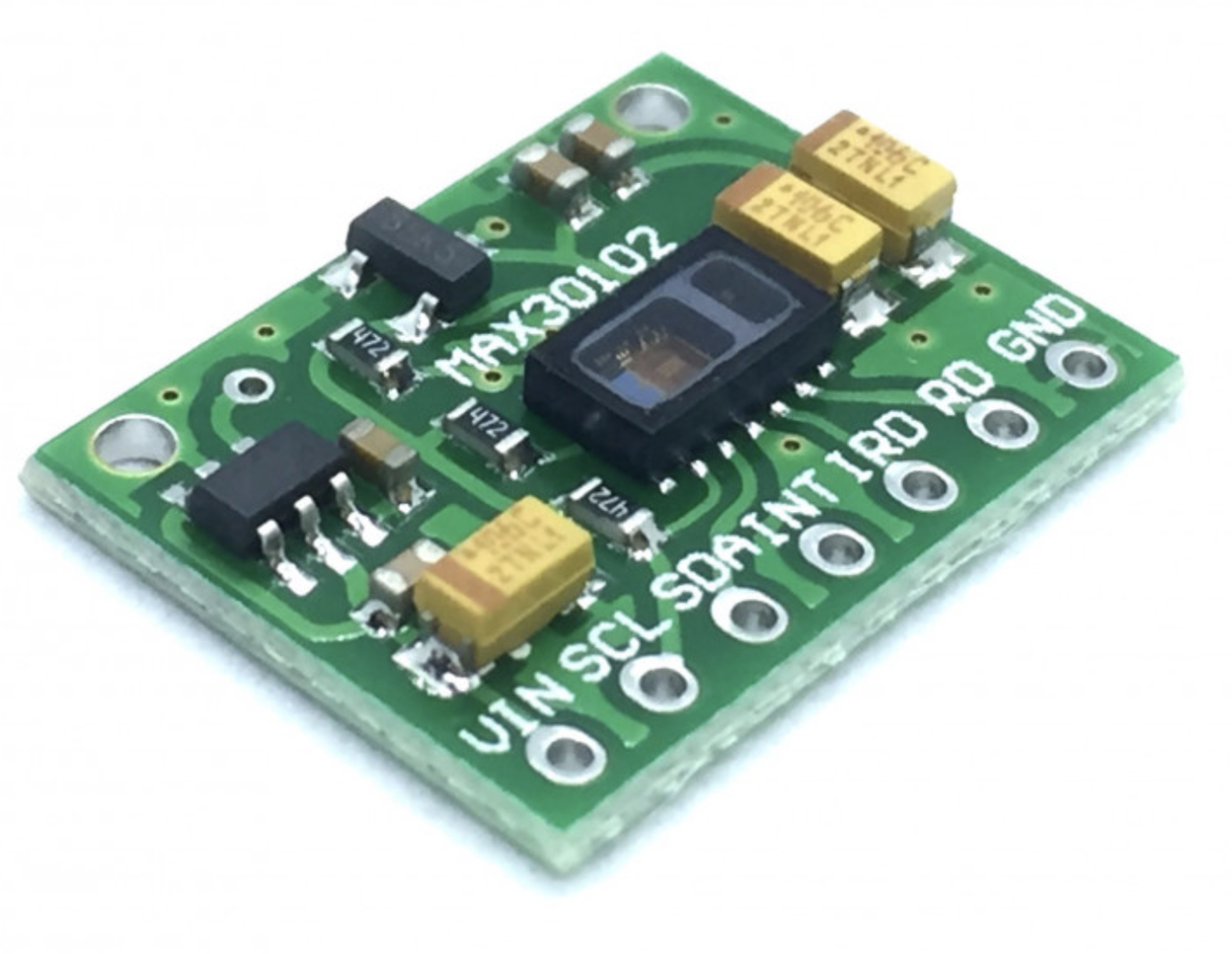

MAX30102 - датчик пульсу та вмісту кисню в крові

MAX30102 - модуль для вимірювання частоти пульсу і вмісту кисню в крові, оптимальний для використання в переносних пристроях на кшталт фітнес-браслетів, простий у під'єднанні та зчитуванні даних.

Модуль побудований на базі мікросхеми MAX30102 від Maxim Integrated. Принцип роботи полягає в аналізі відбитого від шкіри випромінювання двох інтегрованих світлодіодів різної довжини хвилі, оптимально підібраних для уловлювання гемоглобіну в крові.

Датчик є оновленою версією MAX310100, зі змін можна відзначити збільшення віконця для фотодатчика, що підвищує стабільність вимірювань, вимкнення непотрібних пінів усередині датчика для зниження наведень на драйвери світлодіодів.

Такий метод дає змогу точно і швидко визначити пульс і вміст кисню в крові - важливі характеристики для спортсменів, які підбирають оптимальне навантаження під час тренування.

На модулі встановлено необхідні компоненти - перетворювач напруги і логічних рівнів, оскільки сам датчик живиться від 1.8В.

Крім інтерфейсних виводів, на модулі розведений також вихід INT - конфігурованого переривання, що дає змогу ефективно зчитувати дані і не витрачати процесорний час на постійне опитування датчика.

Модуль має вбудований датчик вимірювання температури, що дає змогу отримати довідкову інформацію про навколишнє середовище і про випробуваного.
