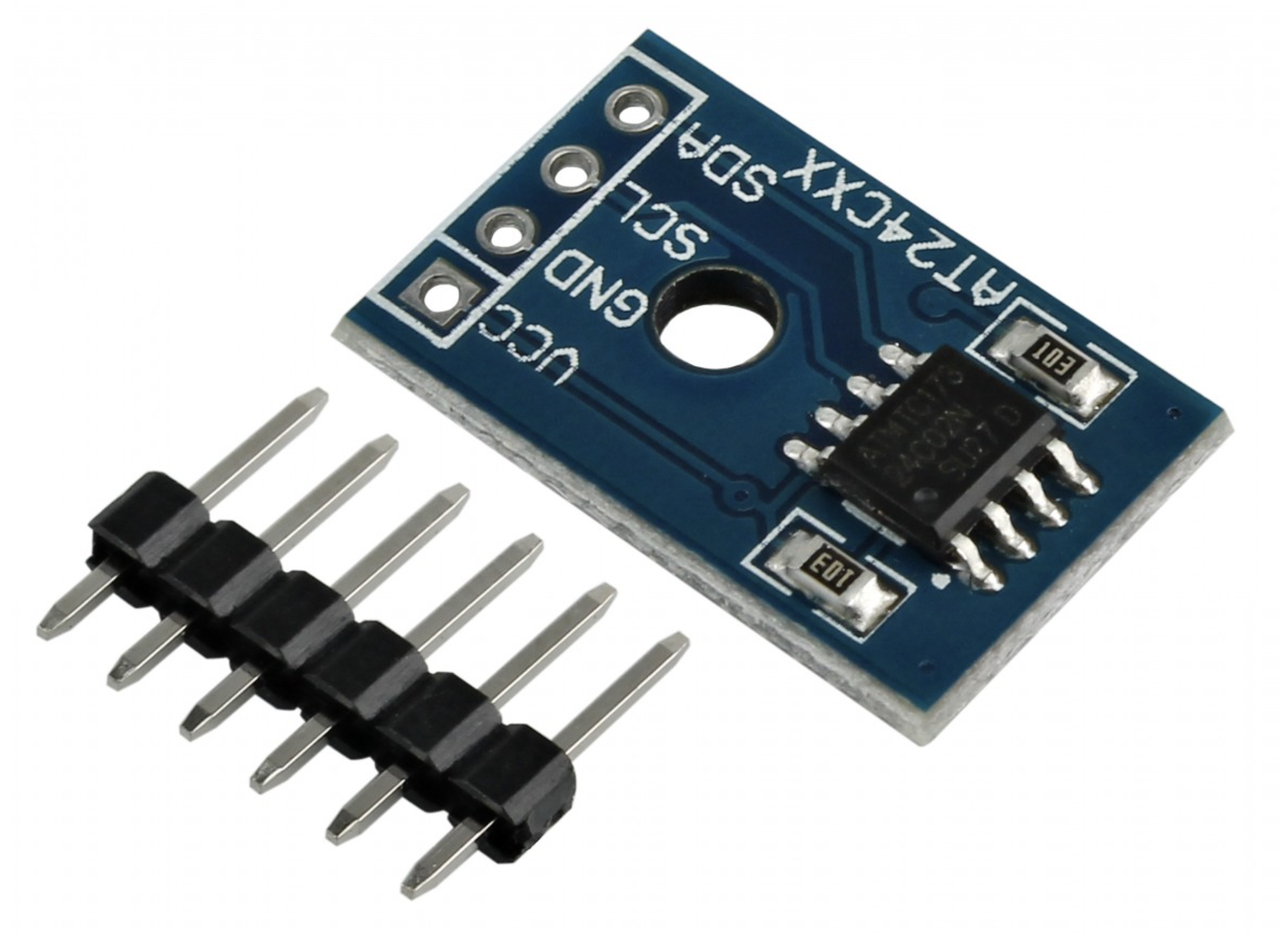

AT24C02 - I2C модуль EEPROM пам'яті 0.25 кбайт

МОДУЛЬ I2C ЕНЕРГОНЕЗАЛЕЖНОЇ ПАМ'ЯТІ AT24C02

Простір пам'яті модуля Atmel AT24C02 об'ємом 2048 біт, організовано у вигляді 256 8-бітних слів. Пристрій оптимізовано для застосування в умовах високих вимог до економії енергії та розмірів.

Призначення виводів модуля: SCL (Serial Clock) - використовується для синхронізації обміну даними; SDA (Serial Data) - двоспрямований порт прийому/передачі даних. Зміна даних відбувається протягом короткого періоду часу на шині SCL.

Початок передавання даних відбувається за умовою переходу з високого в низький рівень за високого стану SCL, після чого слідує будь-яка команда керування. Перехід з низького у високий рівень переводить мікросхему в режим очікування.

Адресні біти і біти даних передаються у вигляді послідовного коду у 8-бітному форматі. Підтвердження отримання кожного слова - надсилання пристроєм нуля. Режим очікування з низьким енергоспоживанням вмикається одразу під час подавання живлення на мікросхему, або після отримання команди STOP.

Напруга живлення модуля від 1,7 до 5,5 В; частота роботи - 400 кГц (при живленні до 2,7 В) або до 1 МГц (5В); цикл запису - 5 мс; кількість циклів запису/читання - 1 млн; зберігання даних - 100 років.

ОСНОВНІ ПЕРЕВАГИ
Низьке споживання енергії
Малі габарити
Універсальний інтерфейс
