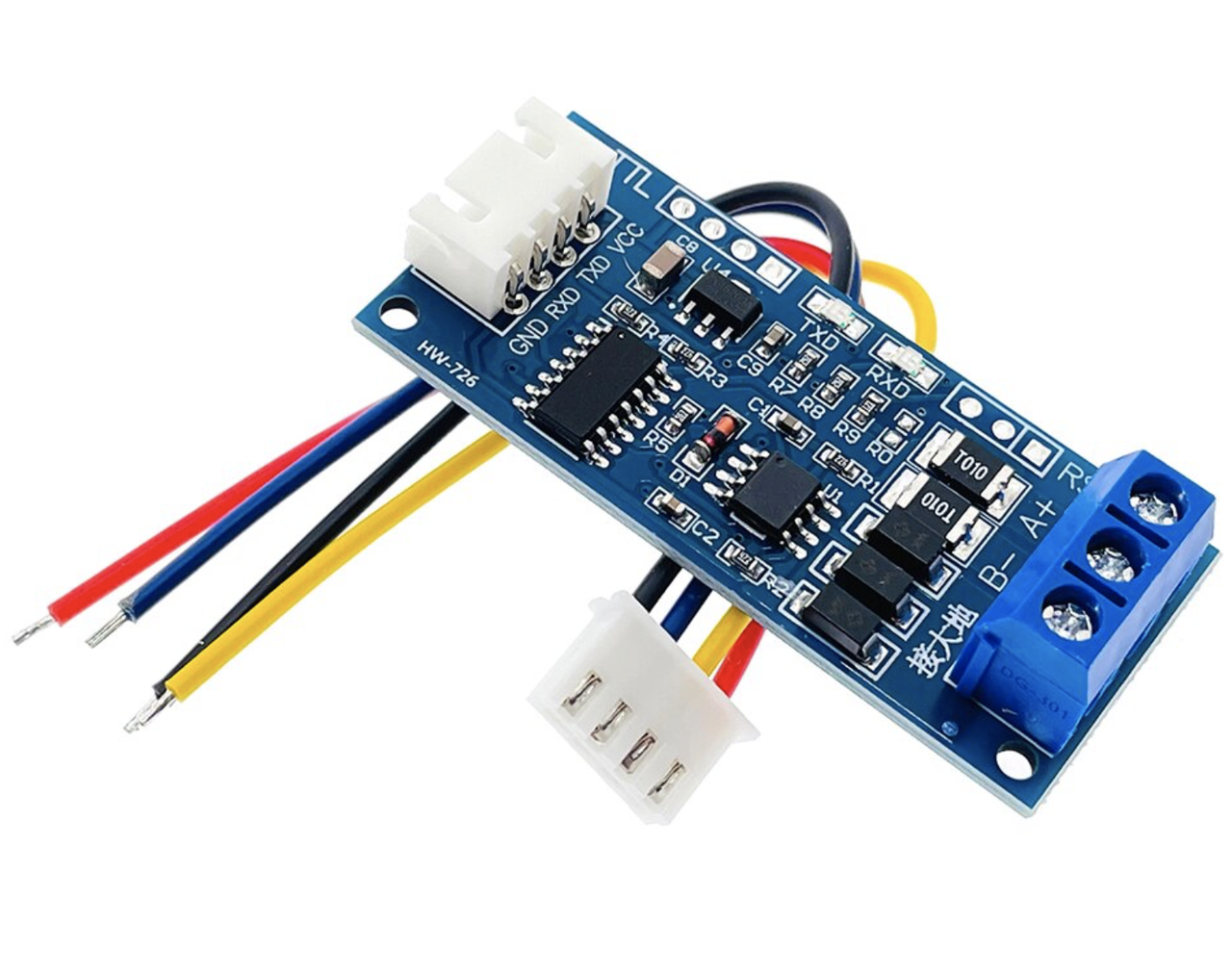

Конвертер інтерфейсу RS-485 – UART TTL 3-30В з грозозахистом та авто-контролем потоку RS485

Конвертер інтерфейсу RS-485 – UART TTL (converter) виконаний у промисловому виконанні плати, для роботи лінії “RS-485” у суворих польових умовах або в умовах індустріальних перешкод та має елементи для грозозахисту та апаратний автоматичний контроль потоку (Automatic Flow Control).

Конвертер має захист інтерфейсу – на платі встановлені три двонаправлені TVS діоди (Transient Voltage Suppression Diode – напівпровідниковий обмежувач напруги або супресор) і два запобіжники, що самовідновлюються.

Перетворювач може виконувати конверсію між TTL сигналом і сигналом RS485, але RS-485 працює в режимі напівдуплексу. У цьому режимі може виконуватися двосторонній зв'язок, але може проводитися в одному напрямку в конкретний момент часу. Іншими словами, кожна сторона каналу зв'язку може бути передавальної або приймальною стороною, але одночасно інформація передається в одному напрямку. Модуль не потребує додаткового контролю “прийом – передача”, т.к. має автоматичний апаратний контроль потоку.

На платі конвертера встановлений термінальний резистор 120 Ом між лініями “A” та “B”, також є два світлодіоди для індикації прийому та передачі по сигнальних лініях “RXD” і “TXD”.

Характеристики:

напруга живлення, В: 3 - 30
дальність роботи з “RS-485”, м: 800
робочі температури, C: -40…+85
Застосування:

Конвертер інтерфейсу RS-485 – UART TTL з функцією грозо-захисту можна застосувати якщо лінія зв'язку RS-485 використовується у важких вуличних умовах та/або має велику довжину для пересилання даних між мікроконтролером і датчиками, мікроконтролером та іншим мікроконтролером, для управління поворотними допомогою протоколу “Pelco-D” і т.д.
