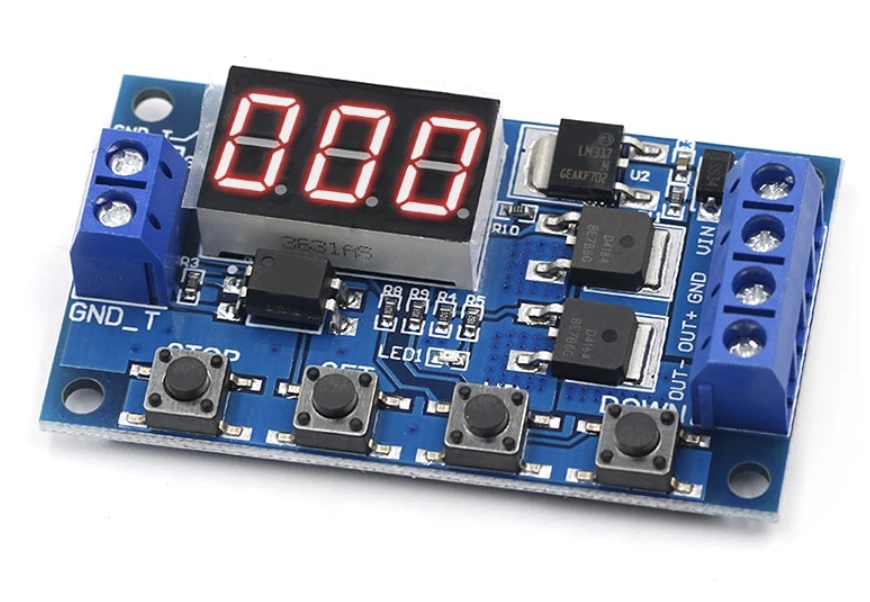

Таймер, регулятор затримки часу DDC-432 5-30В 0,1 сек-999мін з підтримкою циклу

Робоча напруга: DC5V-DC30V
Джерело сигналу тригера: високорівнева тригер DC 3,0 V-24V
Вихідна потужність: постійний струм 5в-36в, постійний струм 15А при нормальній температурі, потужність 400 Вт За умови додаткового тепловиділення максимальний струм може досягати 30A
Розмір виробу: 64 мм * 35 мм * 19,3 мм
Монтажний отвір: діаметр 3 мм
Робоча температура: -40 ° C ~ 85 ° C

Таймер має кілька режимів роботи, і може працювати в одному з обраних режимів. Щоб змінити режим, необхідно затиснути кнопку SET на 1 секунду і відпустити.
Використовуючи кнопки UP (верх) і DOWN (низ) вибирається необхідний режим і підтверджується вибір коротким натисканням кнопки SET

Відразу після підключення живлення до реле на індикаторі відображається поточний режим роботи. Після вибору кнопкою SET потрібного режиму, таймер автоматично перемикається на настройки часу спрацьовування реле.
У цих настройках ми можемо поставити три параметра:
OP - Час перебування реле в замкнутому стані
CL - Час перебування реле в розімкнутому стані
LOP - Кількість повторень (циклів) включення / вимикання реле від 1 до 999 або необмежену кількість повторень (шляхом установки значення - (3 тире)
Щоб задати значення кожного з параметрів, потрібно вибрати один з них натисканням кнопки SET, після чого параметр відобразиться і блимне 3 рази. Після цього можна задавати його значення. Якщо потрібен інший параметр - натисніть на кнопку SET ще раз, іншими словами кнопка SET гортає 3 цих параметра. Після вибору потрібного параметра, відобразяться три цифри, що показують значення параметра. Встановити потрібне значення параметра можна як описано вище.

При цьому можна встановити 4 програми, а в Р1 і Р3 ще підпрограми.

Р 1.1. При подачі сигналу на тригер, реле подає харчування на споживач на встановлений час, потім реле відключає харчування.

Р 1.2. При подачі сигналу на тригер, реле подає харчування на споживач на встановлений час, потім реле відключає харчування. Повторним сигналом можна почати відлік часу заново.

Р 1.3. При подачі сигналу на тригер, реле подає харчування на споживач на встановлений час, потім реле відключає харчування. Повторним сигналом можна вимкнути живлення споживача достроково.

Р 2. При подачі сигналу на тригер, починається відлік встановленого часу CL, потім реле замикається на встановлений час OP, по закінченню часу реле відключається.

Р 3.1. При подачі сигналу на тригер, реле включається на час OP, потім відключається на час CL, потім знову включається. Можна встановити певну кількість включень, або нескінченну роботу.

Р 3.2. При подачі живлення, реле саме включається (без тригера) на час OP, потім відключається на час CL, потім знову включається. Можна встановити певну кількість включень, або нескінченну роботу.

Р 4. Затримка виключення. Після відключення живлення тригер, реле починає відлік часу, по закінченню реле відключає харчування споживача.

У всіх режимах крім Р 3.2. для запуску реле потрібно подача напруги на контакти тригера 3-24 В. Хоча можна зробити простіше - механічно замкнувши контакти оптопари. Ну а якщо потрібна робота в циклічному режимі і цього не буде потрібно. Раз налаштувавши реле, в наступні рази при підключенні до джерела струму, воно буде працювати по заданих налаштувань.
