Конвертер інтерфейсу RS485 - UART TTL з грозозахистом і авто-контролем потоку RS485

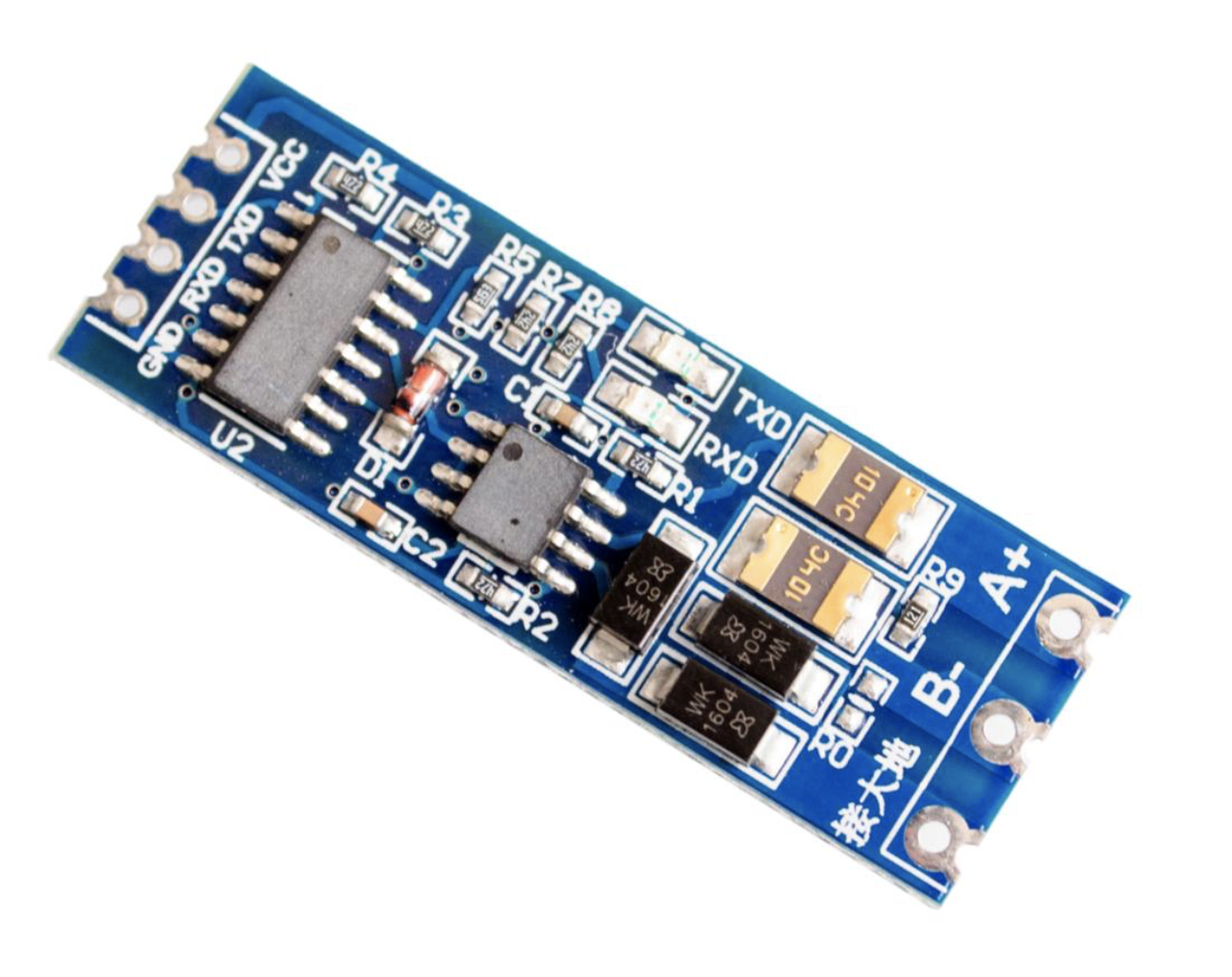

Конвертер інтерфейсу RS-485 - UART TTL (converter) виконаний у вигляді плати, для роботи лінії "RS-485" в суворих польових умовах або в умовах індустріальних перешкод і має елементи для грозозахисту і апаратний автоматичний контроль потоку (Automatic Flow Control).

Конвертер має захист інтерфейсу - на платі встановлені три двонапрямлених TVS діода (Transient Voltage Suppression Diode - напівпровідниковий обмежувач напруги або супресор) і два самовідновлюваних запобіжника.

Перетворювач може виконувати конверсію між TTL сигналом і RS485 сигналом, але RS485 працює в режимі напівдуплекса. В цьому режимі може виконуватися двохсторонній зв'язок, але він може проводитися в одному напрямку в конкретний момент часу. Іншими словами, кожна сторона каналу зв'язку може бути передавальною або приймальною стороною, але в один момент часу інформація передається в одному напрямку. Модуль не потребує додаткового контролю "прийом - передача", тому що має автоматичний апаратний контроль потоку.

На платі конвертера встановлений термінальний резистор 120 Ом між лініями "A" і "B", також є два світлодіоди для індикації прийому і передачі по сигнальних лініях "RXD" і "TXD".

Характеристики:

напруга живлення, В: 3.3 або 5
дальність роботи по "RS-485", м: 800
опір узгоджувального резистора, Ом: 120
робочі температури, C: -40 ... + 85

VCC - «+» живлення
TXD - вхід передавача UART TTL
RXD - вихід приймача UART TTL
GND - загальний
A + - прямий диференціальний вхід / вихід лінії RS-485
B- - інверсний диференціальний вхід / вихід лінії RS-485

Застосування:

Конвертер інтерфейсу RS-485 - UART TTL з функцією грозо-захисту можна застосувати якщо лінія зв'язку RS-485 використовується в важких вуличних умовах і / або має велику довжину для пересилання даних між мікроконтролером і датчиками, мікроконтролером і іншим мікроконтролером, для управління поворотними відеокамерами за допомогою протоколу "Pelco-D" і т.д.
