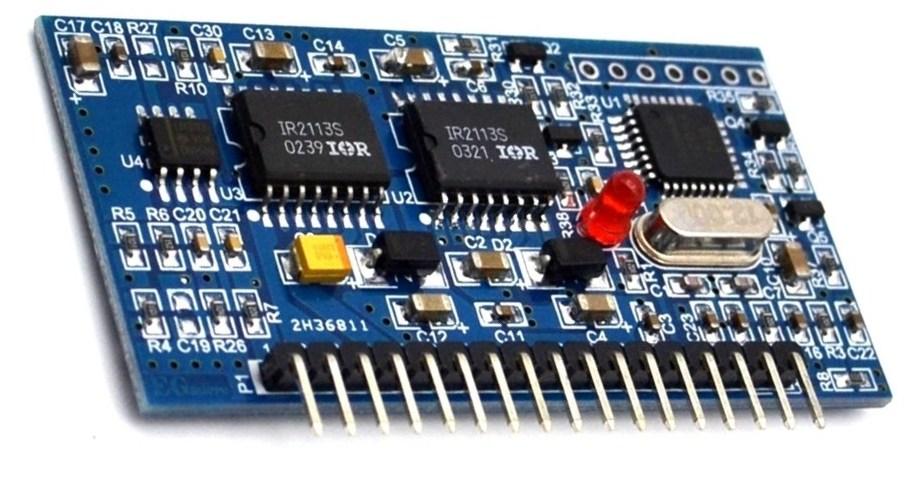

Потужний синусоїдальний перетворювач EGS002 (EG8010+IR2110), фото 2

Потужний синусоїдальний перетворювач EGS002 (EG8010+IR2110)

289,99 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
  • Код: 100999-1
Потужний синусоїдальний перетворювач EGS002 (EG8010+IR2110)
Потужний синусоїдальний перетворювач EGS002 (EG8010+IR2110)В наявності
289,99 ₴
+380 (95) 512-49-55
+380 (95) 512-49-55
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Напруга живлення цифрової частини: 5v
Напруга живлення драйверів: 12v (для MOSFET краще 20v)
Частота ШІМ(PWM): 23.4 KHz
Тактова частота контролера: 12MHz
Можливість встановлення фіксованих значень частоти 50Hz і 60Hz
Плавна зміна частоти два режими 0-100Hz і 0-400Hz
Встановлення мертвого часу 4 фіксованих значення 300nS; 500nS; 1.0 uS; 1.5 uS
Плавний пуск(Soft-start) час 1S
Зворотній зв'язок по напрузі, струму, температурі
Захист від перевантажень і короткого замикання
Уніполярна і біполярна модуляція

EG8010 - це цифровий інвертор синусоїдальної форми з повною функцією вбудованого контролю часу. Це відноситься до двоступеневої системи перетворення напруги постійного струму в змінний струм або одноступінчатої низькочастотної трансформаторної системи постійного струму. EG8010 може досягати чистої синусоїдальної хвилі 50/60 Гц з високою точністю, використання зовнішнього кварцового резонатора 12 МГц дозволяє домогтися малих гармонійних і спотворень. EG8010 - це КМОП-мікросхема з вбудованим синусоїдальним генератором ШІМ, ланцюгом контролю dead time, дільник діапазону, схема плавного пуску, захист ланцюга, послідовний порт зв'язку RS232, 12832 РК-дисплея, і т. д..

EG8010 працює в двох режимах модуляції: уніполярні і біполярна.
В режимі уніполярної модуляції використовується тільки одне плече моста (EG8010 висновок SPWMOUT3, SPWMOUT4) на вихід SPWM, а інший мостовий висновок (EG8010 контакт SPWMOUT1, SPWMOUT2) використовується в якості маси. Дросель фільтра повинен підключатися до виходу ключа мосту SPWM, а ланцюг зворотного зв'язку - до виходу дроселі фільтра SPWM.
При біполярної модуляції обидва виходи (EG8010 висновки SPWM3, SPWM4, SPWM1, SPWM2) використовуються для виведення SPWM. Використання двох дроселів призведе до кращого результату, а ланцюг зворотного зв'язку обох каналів регулюється з допомогою здвоєного потенціометра.
EG8010 має вбудований захист від стрибків вихідного напруги при підключенні навантаження. Захист від перенапруги встановлена на 3,15 з затримкою 300мс. Захист від зниженої напруги встановлена на 2,75 У з затримкою 3с.

Характеристики
Основні атрибути
ВиробникБез бренда
Країна виробникКитай
Користувальницькі характеристики
Країна реєстраціїКитай
