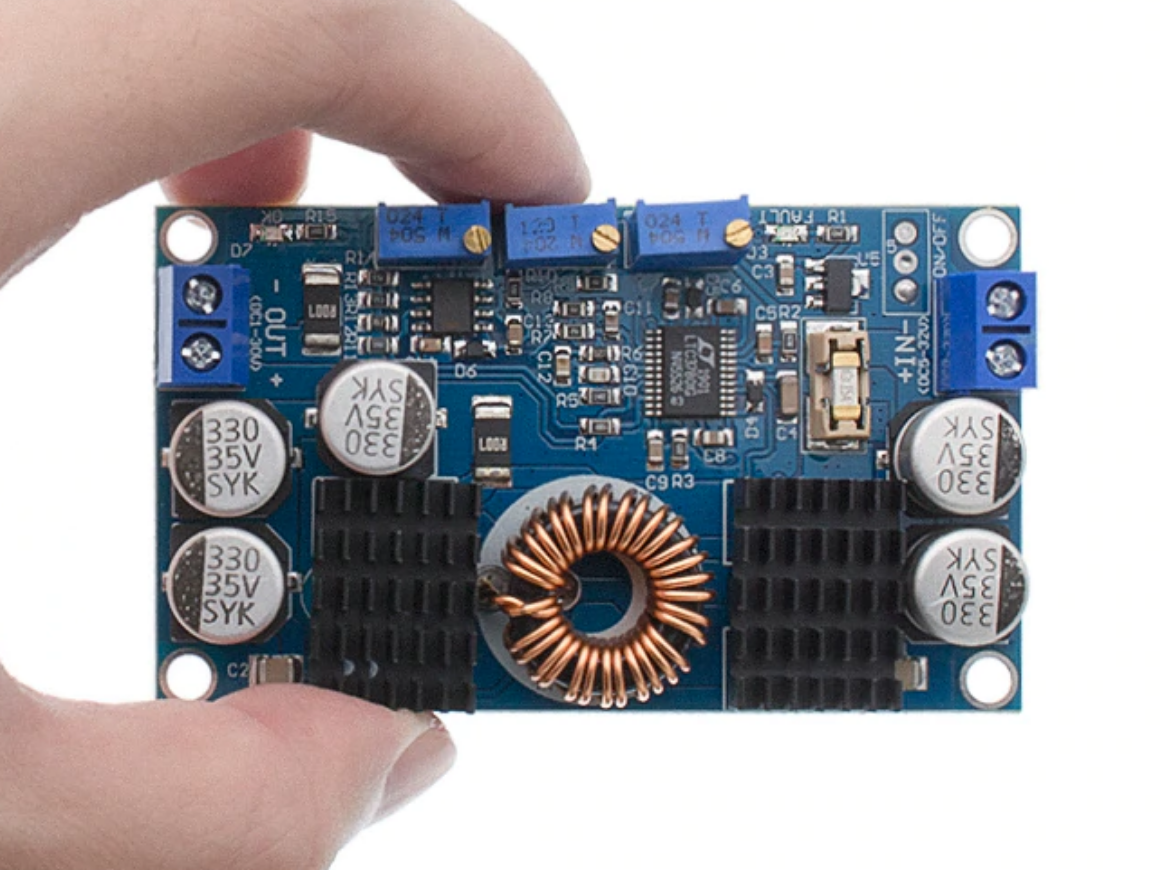

LTC3780EG перетворювач понижуючий/підвищуючий регульований 5-32В - 1-30В 10А 130Вт

Блок живлення являє собою свого роду високоефективний автоматичний регулятор напруги.
Яким би не було значення вхідної напруги, вихідну напругу можна підтримувати постійною.
Наприклад, встановіть вихідну напругу на 12 В, після чого зміна вхідної напруги в діапазоні 5-32 В ніяк не вплине на вихідну напругу, яка залишиться 12 В.
Цей модуль має ідеальну функцію захисту і може широко використовуватися в ноутбуках, автомобільних джерелах живлення, контролерах сонячних батарей і т. д.

Вхідна напруга: DC 5-32 В
Вихідна напруга: DC 1-30 В плавно регулюється
Вихідний струм: 10А (макс), Тривалий термін в межах 8А
Вихідна потужність: 80 Вт, пікова 130 Вт, більше 80 Вт, будь ласка, підсильте відведення тепла
Пульсація на виході: 50 мВ
Захист від короткого замикання: ТАК
Захист від зворотного підключення входу: Немає
Захист від зворотного підключення на виході: Немає
Діапазон робочих температур: -45 ~ +85 °
Розмір: 77,6 * 46,5 * 15 мм

Перший резистор підлаштування - поріг відключення плати при зниженні вхідної напруги

Другий резистор підлаштування - обмеження максимального вихідного струму, при досягненні цього порогу перетворювач переходить в режим СС

Третій резистор підлаштування - регулювання вихідної напруги. Трохи правіше розташований світлодіод OUT, індикація того, що на вихід подано напругу.
