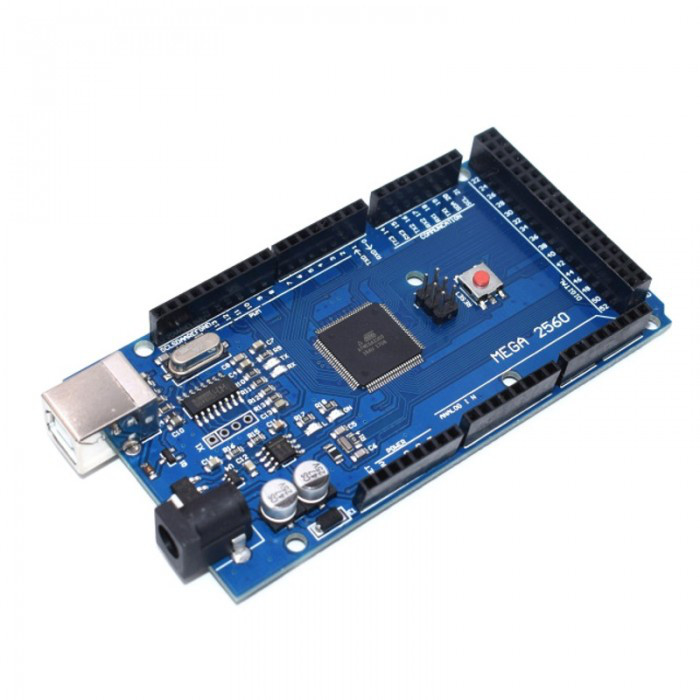

Arduino Mega 2560 R3

Arduino Mega побудована на мікроконтролері ATmega2560. Плата має 54 цифрові входи / виходи (14 з яких можуть використовуватися як виходи ШІМ), 16 аналогових входів, 4 послідовних порти UART, кварцевий генератор 16 МГц, USB коннектор, роз'єм живлення, роз'єм ICSP і кнопку перезавантаження. Для роботи необхідно підключити платформу до комп'ютера за допомогою кабелю USB або подати живлення за допомогою адаптера AC / DC, або з акумуляторної батареї. Arduino Mega 2560 сумісна з усіма платами розширення, розробленими для платформ Uno або Duemilanove.

Мікроконтролер - ATmega2560 (16Mhz)
USB-інтерфейс UART - CH340G
Робоча напруга - 5В
Вхідна напруга - 6-12В
Цифрові Входи/Виходи - 54 (14 з яких можуть працюють також як виходи ШІМ)
Аналогові входи - 16
Шини UART - 4
Постійний струм через вхід/вихід - 40mA
Постійний струм для виводу - 3.3В 350mA
Флеш-пам'ять - 256 KB (з яких 8 КВ використовуються для завантажувача)
ОЗП - 8KB
Енергонезалежна пам'ять - 4 KB
Тактова частота - 16 Мгц
