Подключаем LCD1602 дисплей к Arduino и выводим на него простой текст.

Подключаем LCD1602 дисплей к Arduino и выводим на него простой текст.

Подключаем LCD1602 дисплей к Arduino и выводим на него простой текст.

В нашем случае мы взяли:
Arduino PRO mini на Atmega168
Экран LCD1602
LCD I2C модуль
Модуль питания макетных плат MB102
Дюпоны

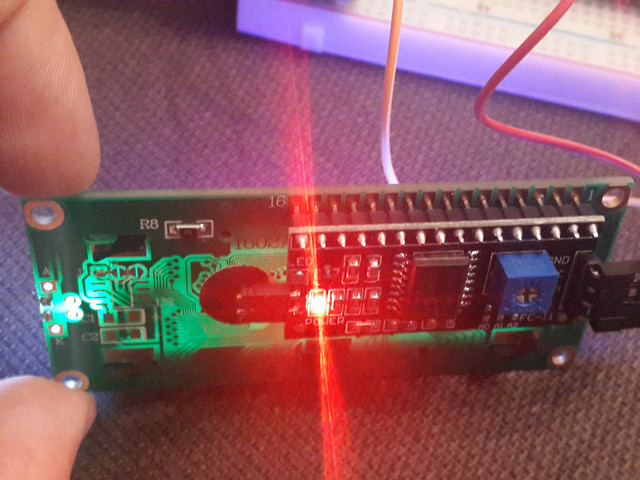

Для начала необходимо припаять LCD I2C модуль к экрану LCD1602. Данный модуль необходим для того, чтобы передавать данные на ЖК экран не задействуя лишние ножки Arduino. Для пайки лучше всего использовать флюс RMA-223. Вот так выглядит припаянный модуль к экрану (вид сзади) -

Схема подключения следующая:
GND - GND
VCC - +5В
SDA - A4
SCL - A5

Для корректной работы необходимо использовать вот эту библиотеку - LiquidCrystal_I2C.zip содержимое которой необходимо скопировать в папку программы Arduino - Libraries. После чего необходимо перезагрузить программу.

После этого заливаем следующий код в нашу ардуину -

#include < Wire.h >
#include < LiquidCrystal_I2C.h >
LiquidCrystal_I2C lcd(0x27,16,2);

void setup()
{
lcd.init();
lcd.backlight();
lcd.print(  "Internet-Magazin"  );
lcd.setCursor(0, 1);
lcd.print("MegaShara.biz");
}

void loop()
{
}

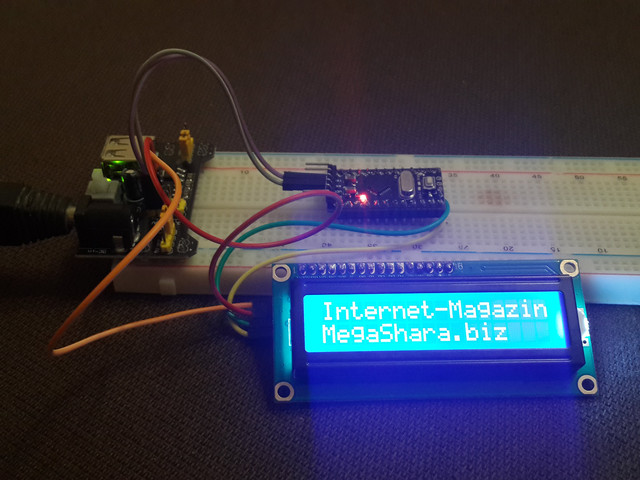

Все готово, користуємося. Результат -
