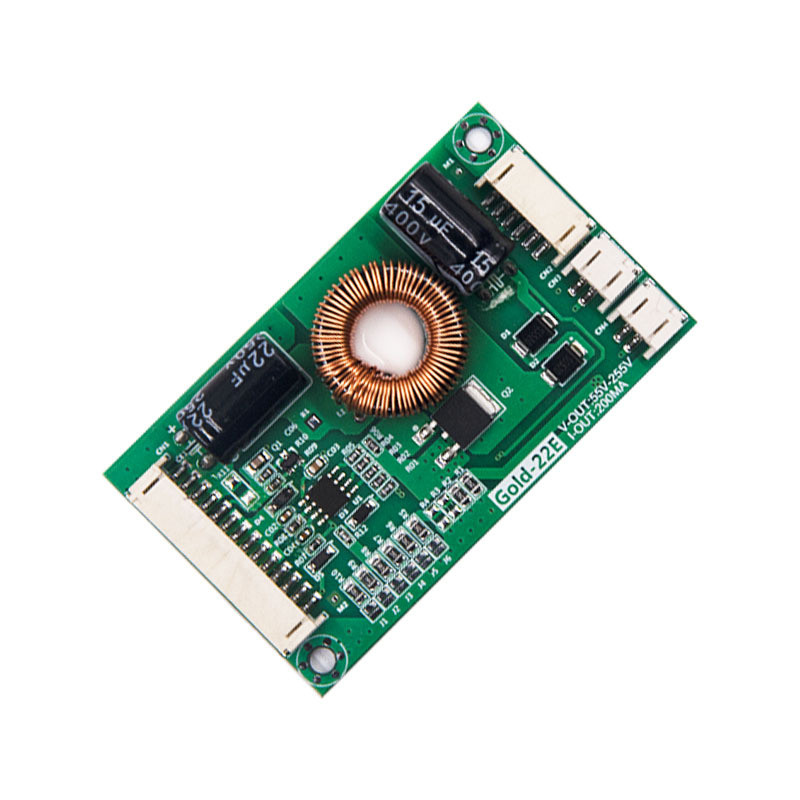

Універсальний інвертор підсвічування матриці Gold-22E, LED 26-55"

Маркування: Gold-22E
Вихідна напруга (V-out):  55-255 В
Вихідний струм за замовчуванням: 200 мА
Вхідна постійна напруга:
Для стабілізатора струму підсвічування (Vcc):  40-165 В
Для мікросхеми керування (Vin): 12...24 В
Напруга перемикання On/Off (ENA):  2,5...5 В
Напруга регулювання яскравості (Vadj): 0...5 В
Вихідний додатковий струм (J1-J6): 20/40/60/100/100/200 мА
J1: +20 мА
J2: +40 мА
J3: +60 мА
J4: +100 мА
J5: +100 мА
J6: +200 мА
Перемикач ON/OFF: так
Регулювання яскравості: так
Мікросхема драйвер LED (SOP-8): BIT3260
Вага драйвера: 29 г
Габаритні розміри (Д×Ш×В): 74×45×18 мм

VCC під'єднується до напруги 40-165 В, VIN під'єднується до напруги 12-24 В, тільки в одному напрямі напруга не підвищуватиметься.
